نویسنده: ناصر شهبازی

  • انواع هارد دیسک، رنگ‌بندی و کاربرد هرکدام

    انواع هارد دیسک، رنگ‌بندی و کاربرد هرکدام

    انواع هارد دیسک، رنگ‌بندی و کاربرد هرکدام

    هارد دیسک یا HDD (Hard Disk Drive) یکی از تجهیزات اصلی ذخیره‌سازی اطلاعات در سیستم‌های کامپیوتری است. هارددیسک‌ها در ظرفیت‌ها و مدل‌های مختلف تولید می‌شوند و هر مدل با توجه به نوع استفاده، سرعت، میزان کارکرد و شرایط محیطی، کاربرد متفاوتی دارد.

    یکی از شناخته‌شده‌ترین دسته‌بندی‌ها در بازار، رنگ‌بندی هارددیسک‌های شرکت Western Digital است. این رنگ‌ها برای نشان دادن نوع کاربری و ویژگی‌های هر خانواده از محصولات این شرکت استفاده می‌شوند.

    هاردهای WD Blue

    هاردهای WD Blue برای استفاده عمومی در کامپیوترهای شخصی و سیستم‌های روزمره طراحی شده‌اند. این مدل‌ها برای ذخیره فایل‌های شخصی، اجرای نرم‌افزارها، استفاده‌های اداری و کارهای معمول کامپیوتری گزینه مناسبی هستند. این خانواده بیشتر برای کاربرانی مناسب است که به یک فضای ذخیره‌سازی معمولی و قابل اعتماد برای استفاده روزمره نیاز دارند.

    هاردهای WD Black

    هاردهای WD Black با تمرکز بیشتر بر عملکرد و کارایی طراحی شده‌اند. این مدل‌ها برای سیستم‌های قدرتمندتر، اجرای نرم‌افزارهای سنگین و برخی کاربردهای حرفه‌ای و گیمینگ مورد استفاده قرار می‌گیرند. در صورتی که کاربر به عملکرد بالاتر نسبت به هاردهای معمولی نیاز داشته باشد، سری Black می‌تواند انتخاب مناسبی باشد.

    هاردهای WD Red

    هاردهای WD Red عمدتاً برای استفاده در سیستم‌های NAS (Network Attached Storage) طراحی شده‌اند. NAS سیستمی است که برای ذخیره‌سازی و اشتراک‌گذاری اطلاعات در شبکه مورد استفاده قرار می‌گیرد. این هاردها برای فعالیت مداوم و محیط‌هایی که چند کاربر به صورت هم‌زمان به اطلاعات دسترسی دارند، طراحی شده‌اند و در مدل‌های مختلف برای NASهای خانگی و سازمانی مورد استفاده قرار می‌گیرند.

    هاردهای WD Purple

    هاردهای WD Purple برای سیستم‌های نظارت تصویری و دوربین‌های مداربسته طراحی شده‌اند. در سیستم‌های حفاظتی، هارد باید بتواند حجم زیادی از اطلاعات ویدئویی را به صورت مداوم ذخیره کند. به همین دلیل، هاردهای Purple برای شرایطی که عملیات ضبط ویدئو به شکل پیوسته انجام می‌شود، گزینه مناسبی محسوب می‌شوند.

    هاردهای WD Gold

    هاردهای WD Gold در دسته محصولات سازمانی و حرفه‌ای قرار می‌گیرند. این هاردها برای استفاده در دیتاسنترها، سرورها و محیط‌هایی که نیازمند کارکرد مداوم و قابلیت اطمینان بالا هستند، طراحی شده‌اند. این محصولات معمولاً برای بار کاری سنگین و محیط‌های حرفه‌ای مورد استفاده قرار می‌گیرند.

    هاردهای WD Ultrastar

    خانواده WD Ultrastar نیز در گروه محصولات حرفه‌ای و سازمانی قرار دارد و بیشتر برای دیتاسنترها، سرورها و سیستم‌های ذخیره‌سازی سازمانی مورد استفاده قرار می‌گیرد. این محصولات برای محیط‌هایی طراحی شده‌اند که حجم بالایی از اطلاعات و عملیات ذخیره‌سازی و پردازش داده را مدیریت می‌کنند.



    آیا رنگ هارد به معنی کیفیت آن است؟

    رنگ‌بندی هاردهای Western Digital به معنای «بهتر یا بدتر بودن» هاردها نیست. هر رنگ نشان‌دهنده یک نوع کاربری و طراحی متفاوت است.

    برای مثال، هارد Purple برای سیستم دوربین مداربسته مناسب‌تر است، در حالی که هارد Red برای NAS طراحی شده است. بنابراین انتخاب هارد باید بر اساس نوع استفاده انجام شود، نه صرفاً بر اساس رنگ یا ظرفیت آن.



    در نهایت، برای انتخاب هارد مناسب باید عواملی مانند نوع سیستم، میزان استفاده، حجم اطلاعات، تعداد ساعات کارکرد و نوع بار کاری را در نظر گرفت. انتخاب صحیح هارد می‌تواند تأثیر مستقیمی بر پایداری، امنیت و عملکرد سیستم ذخیره‌سازی داشته باشد.

    فقط وسترن دیجیتال نیست؛ برندهای دیگه هم برای تفکیک نوع کاربری هاردها از رنگ یا سری‌های مختلف استفاده می‌کنن، ولی معروف‌ترین سیستم رنگ‌بندی مربوط به Western Digital هست.

    مثلاً در WD:

    • 🔵 Blue → استفاده معمولی، کامپیوتر و لپ‌تاپ
    • 🟢 Green → کم‌مصرف؛ سری قدیمی‌تر و امروزه عملاً جایگزین شده
    • 🔴 Red → NAS و ذخیره‌سازی شبکه
    • 🟣 Purple → دوربین مداربسته و سیستم‌های نظارتی
    • ⚫ Black → کارایی بالا، گیمینگ و سیستم‌های حرفه‌ای
    • 🟡 Gold → دیتاسنتر و Enterprise

    برندهایی مثل Seagate و Toshiba هم سری‌بندی مشخصی برای کاربردهای مختلف دارن، اما الزاماً به شکل «رنگ‌بندی معروف WD» نیست.

    مثلاً Seagate:

    • BarraCuda → استفاده عمومی

    • IronWolf → NAS

    • SkyHawk → دوربین مداربسته

    • Exos → دیتاسنتر / Enterprise

    پس اگر هدفت تشخیص سریع هارد مناسب دوربین، NAS، کامپیوتر یا سرور باشد، WD از نظر رنگ‌بندی خیلی راحت‌تر قابل تشخیص است.

    برندهای دیگر هم هاردهایشان رو بر اساس نوع کاربری و شرایط کاری دسته‌بندی می‌کنند، ولی معمولاً به‌جای رنگ، از نام سری (Series) استفاده می‌کنند.

    🔵 Seagate

    یکی از واضح‌ترین دسته‌بندی‌ها:

    سری کاربرد
    BarraCuda کامپیوتر شخصی، لپ‌تاپ، استفاده عمومی
    FireCuda گیمینگ و کارایی بالا
    IronWolf NAS و ذخیره‌سازی شبکه
    IronWolf Pro NAS حرفه‌ای و سازمانی
    SkyHawk دوربین مداربسته و DVR/NVR
    SkyHawk AI سیستم‌های نظارتی مجهز به هوش مصنوعی
    Exos سرور، دیتاسنتر و Enterprise

    یعنی مثلاً اگر مشتری بگه هارد برای دوربین، در Seagate معمولاً می‌ری سراغ SkyHawk؛ مشابه کاری که WD با Purple انجام می‌دهد.

    🟠 Toshiba

    توشیبا هم بیشتر با سری‌ها دسته‌بندی می‌کند:

    سری کاربرد
    S300 دوربین مداربسته و سیستم‌های نظارتی
    S300 Pro سیستم‌های نظارتی حرفه‌ای
    N300 NAS
    N300 Pro NAS حرفه‌ای
    X300 کارایی بالا، گیمینگ و Workstation
    MG Series Enterprise / دیتاسنتر
    L200 لپ‌تاپ و سیستم‌های معمولی

    🟣 HGST / WD Ultrastar

    برای هاردهای Enterprise بیشتر با سری و مدل دسته‌بندی می‌شوند:

    • Ultrastar → سرور و دیتاسنتر
    • مدل‌های مختلف بر اساس ظرفیت، سرعت چرخش، رابط و تکنولوژی ضبط مثل CMR/SMR و SAS/SATA تفاوت دارند.

    پس به‌طور کلی

    اگر بخوای برای فروشنده یا مشتری خیلی ساده توضیح بدی:

    WD → بیشتر با رنگ شناخته می‌شود
    🔵 Blue = عمومی
    ⚫ Black = Performance
    🔴 Red = NAS
    🟣 Purple = Surveillance
    🟡 Gold = Enterprise

    Seagate → بیشتر با اسم سری شناخته می‌شود
    BarraCuda = عمومی
    FireCuda = Performance/Gaming
    IronWolf = NAS
    SkyHawk = Surveillance
    Exos = Enterprise

    Toshiba → بیشتر با اسم سری شناخته می‌شود
    L200 = عمومی/لپ‌تاپ
    S300 = Surveillance
    N300 = NAS
    X300 = Performance
    MG = Enterprise

  • تلفن VoIP چیست و چرا آینده ارتباطات سازمانی به آن وابسته است؟

    تلفن VoIP چیست و چرا آینده ارتباطات سازمانی به آن وابسته است؟

    تلفن تحت شبکه (VoIP) چیست؟ راهنمای کامل راه‌اندازی، تجهیزات، مزایا و معرفی برندهای معتبر

    تلفن VoIP چیست و چرا آینده ارتباطات سازمانی به آن وابسته است؟

    در دنیای امروز، ارتباطات سریع، پایدار و کم‌هزینه یکی از مهم‌ترین نیازهای هر کسب‌وکار محسوب می‌شود. سازمان‌ها، شرکت‌ها، فروشگاه‌ها و حتی کسب‌وکارهای کوچک به دنبال راهکاری هستند که علاوه بر کاهش هزینه‌ها، امکانات مدیریتی پیشرفته‌ای نیز در اختیارشان قرار دهد.

    تلفن تحت شبکه یا Voice over Internet Protocol (VoIP) فناوری نوینی است که امکان انتقال تماس‌های صوتی را از طریق شبکه کامپیوتری یا اینترنت فراهم می‌کند. برخلاف سیستم‌های تلفن سنتی که از خطوط مخابراتی آنالوگ استفاده می‌کنند، در VoIP صدای کاربر به داده‌های دیجیتال تبدیل شده و از طریق شبکه منتقل می‌شود.

    به همین دلیل، سیستم‌های VoIP امروزه به یکی از محبوب‌ترین راهکارهای ارتباطی در سازمان‌ها، مراکز تماس، بانک‌ها، بیمارستان‌ها، کارخانه‌ها و شرکت‌های خصوصی تبدیل شده‌اند.

    تلفن تحت شبکه چگونه کار می‌کند؟

    زمانی که با یک تلفن VoIP تماس برقرار می‌کنید، مراحل زیر انجام می‌شود:

    1. صدای شما توسط تلفن دریافت می‌شود.
    2. صدا به داده‌های دیجیتال تبدیل می‌شود.
    3. داده‌ها به بسته‌های اطلاعاتی (Packet) تقسیم می‌شوند.
    4. این بسته‌ها از طریق شبکه داخلی یا اینترنت منتقل می‌شوند.
    5. در مقصد، بسته‌ها دوباره به صدای طبیعی تبدیل شده و پخش می‌شوند.

    تمام این فرآیند تنها در چند میلی‌ثانیه انجام می‌شود و کاربر هیچ تأخیر محسوسی احساس نمی‌کند.

    تجهیزات مورد نیاز برای راه‌اندازی سیستم VoIP

    برای راه‌اندازی یک سیستم تلفن تحت شبکه معمولاً به تجهیزات زیر نیاز خواهید داشت:

    • مرکز تلفن IP (IP PBX)
    • تلفن تحت شبکه (IP Phone)
    • سوئیچ شبکه (Switch)
    • روتر (Router)
    • کابل شبکه
    • اینترنت یا شبکه داخلی پایدار
    • در صورت نیاز Gateway
    • سوئیچ PoE
    • UPS برای جلوگیری از قطع تماس هنگام قطع برق

    بسته به اندازه سازمان، این تجهیزات می‌توانند به صورت سخت‌افزاری یا نرم‌افزاری پیاده‌سازی شوند.

    تلفن IP چیست؟

    تلفن IP یا IP Phone همان دستگاهی است که ظاهر آن شباهت زیادی به تلفن رومیزی دارد، اما به جای اتصال به خط تلفن، از طریق شبکه کامپیوتری کار می‌کند.

    این تلفن‌ها معمولاً دارای امکاناتی مانند:

    • نمایشگر رنگی یا تک‌رنگ
    • دفترچه تلفن
    • کنفرانس صوتی
    • انتقال تماس
    • صندوق صوتی
    • پشتیبانی از چند حساب SIP
    • اتصال هدست

    هستند.

    سانترال (PBX) چیست؟

    سانترال یا PBX مخفف عبارت Private Branch Exchange است و به مرکز مدیریت تماس‌های یک سازمان گفته می‌شود.در واقع تمام تماس‌های داخلی و خارجی از طریق سانترال مدیریت می‌شوند. وظایف اصلی سانترال عبارت‌اند از:

    • ساخت داخلی
    • انتقال تماس
    • صف تماس
    • ضبط مکالمات
    • پاسخگوی خودکار (IVR)
    • گزارش‌گیری تماس‌ها
    • مدیریت کاربران

    امروزه بسیاری از سازمان‌ها به جای سانترال‌های سنتی از IP PBX استفاده می‌کنند که امکانات بسیار بیشتری در اختیار آن‌ها قرار می‌دهد.

    داخلی (Extension) چیست؟

    هر کاربر در یک سازمان معمولاً یک شماره اختصاصی دارد که به آن داخلی گفته می‌شود.

    برای مثال:

    • مدیریت: 101
    • فروش: 102
    • حسابداری: 103
    • پشتیبانی: 104

    کاربران می‌توانند بدون استفاده از خطوط شهری، تنها با شماره داخلی با یکدیگر تماس بگیرند.

    کارت شهری و کارت داخلی چیست؟

    در برخی سانترال‌ها برای افزایش ظرفیت از کارت‌های توسعه استفاده می‌شود.

    کارت شهری (FXO)

    این کارت برای اتصال خطوط مخابرات به سانترال استفاده می‌شود.

    به عنوان مثال:

    • کارت 4 خط شهری
    • کارت 8 خط شهری
    • کارت 16 خط شهری

    کارت داخلی (FXS)

    این کارت امکان اتصال تلفن‌های آنالوگ معمولی را به سانترال فراهم می‌کند.

    تفاوت تلفن آنالوگ و دیجیتال

    تلفن آنالوگ

    همان تلفن‌های معمولی هستند که در خانه‌ها یا ادارات قدیمی استفاده می‌شوند و مستقیماً به خطوط مخابرات متصل می‌شوند.

    تلفن دیجیتال

    این تلفن‌ها تنها با برخی سانترال‌های اختصاصی کار می‌کنند و امکانات بیشتری نسبت به تلفن‌های آنالوگ دارند.

    تلفن VoIP

    جدیدترین نسل تلفن‌های سازمانی است که از شبکه کامپیوتری استفاده می‌کند و امکانات بسیار بیشتری نسبت به هر دو نوع قبلی ارائه می‌دهد.

    FXO و FXS چیست؟

    دو اصطلاح مهم در سیستم‌های تلفنی عبارت‌اند از:

    FXO: پورتی است که خطوط مخابرات را دریافت می‌کند.

    FXS: پورتی است که تلفن‌های آنالوگ را تغذیه کرده و امکان برقراری تماس را فراهم می‌کند.

    Gateway چیست؟

    Gateway یا دروازه ارتباطی دستگاهی است که میان سیستم‌های تلفن سنتی و شبکه VoIP ارتباط برقرار می‌کند.

    اگر یک سازمان بخواهد از تلفن‌های قدیمی خود در کنار سیستم VoIP استفاده کند، معمولاً به Gateway نیاز خواهد داشت.

    SIP چیست؟

    SIP مخفف Session Initiation Protocol است. این پروتکل وظیفه برقراری، مدیریت و پایان دادن تماس‌های VoIP را بر عهده دارد و در واقع زبان مشترک بین تلفن‌ها و مرکز تلفن محسوب می‌شود.

    کابل مناسب برای VoIP

    یکی از سوالات رایج این است که آیا تلفن VoIP از همان کابل‌های تلفن معمولی استفاده می‌کند؟

    پاسخ خیر است. تلفن‌های VoIP از کابل شبکه (Ethernet) استفاده می‌کنند.

    رایج‌ترین کابل‌ها عبارت‌اند از:

    • Cat5e
    • Cat6
    • Cat6A

    چرا کابل شبکه زوج تابیده (Twisted Pair) است؟

    در کابل شبکه، هشت رشته سیم به صورت چهار زوج تابیده شده قرار گرفته‌اند.

    پیچیده شدن سیم‌ها باعث می‌شود:

    • نویز کاهش یابد.
    • تداخل الکترومغناطیسی کمتر شود.
    • کیفیت انتقال اطلاعات افزایش پیدا کند.
    • تماس‌های صوتی شفاف‌تر باشند.

    جنس کابل شبکه چیست؟

    هادی کابل معمولاً از دو نوع ساخته می‌شود:

    • مس خالص (Pure Copper)
    • آلومینیوم با روکش مس (CCA)

    برای سیستم‌های VoIP همیشه استفاده از کابل تمام مس توصیه می‌شود، زیرا کیفیت و پایداری بیشتری دارد.

    مراحل راه‌اندازی یک تلفن VoIP

    راه‌اندازی یک تلفن تحت شبکه معمولاً شامل مراحل زیر است:

    1. اتصال تلفن به شبکه
    2. دریافت آدرس IP
    3. ورود به پنل مدیریتی تلفن
    4. وارد کردن اطلاعات حساب SIP
    5. ثبت (Register) در مرکز تلفن
    6. تست تماس داخلی و شهری

    پس از ثبت موفق، تلفن آماده استفاده خواهد بود.

    برندهای معتبر تلفن تحت شبکه

    امروزه شرکت‌های مختلفی تجهیزات VoIP تولید می‌کنند.

    برخی از معروف‌ترین برندها عبارت‌اند از:

    • Yealink
    • Panasonic
    • Grandstream
    • Fanvil
    • Cisco
    • Poly
    • Snom
    • Htek

    یالینک (Yealink) چیست؟

    بسیاری تصور می‌کنند Yealink نام یک مدل تلفن است؛ در حالی که Yealink نام یک شرکت تولیدکننده تجهیزات VoIP است.

    این شرکت مدل‌های متنوعی تولید می‌کند که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

    • Yealink T31-Yealink T33-Yealink T43U-Yealink T46U-Yealink T54W-Yealink T57W

    به دلیل کیفیت ساخت بالا، رابط کاربری ساده و سازگاری با اکثر مراکز تلفن IP، محصولات Yealink در بسیاری از سازمان‌ها مورد استفاده قرار می‌گیرند.

    چگونه کیفیت تماس VoIP را افزایش دهیم؟

    برای داشتن تماس‌هایی با کیفیت بالا، رعایت نکات زیر توصیه می‌شود:

    • استفاده از کابل Cat6 یا Cat6A و تمام مس
    • استفاده از سوئیچ گیگابیتی
    • فعال‌سازی QoS در شبکه
    • استفاده از اینترنت پایدار
    • کاهش Packet Loss و Jitter
    • استفاده از سوئیچ PoE استاندارد
    • به‌روزرسانی Firmware تجهیزات
    • استفاده از UPS برای جلوگیری از قطع تماس

    مزایای استفاده از VoIP

    استفاده از تلفن تحت شبکه مزایای متعددی دارد که مهم‌ترین آن‌ها عبارت‌اند از:

    • کاهش هزینه تماس‌ها
    • کیفیت صدای بالا
    • توسعه آسان سیستم
    • امکان دورکاری
    • مدیریت کامل تماس‌ها
    • اتصال به نرم‌افزارهای CRM
    • ضبط مکالمات
    • گزارش‌گیری
    • کنفرانس صوتی
    • پاسخگوی خودکار (IVR)
    • صف تماس

    تفاوت تلفن سنتی و تلفن VoIP

    تلفن سنتی تلفن VoIP
    استفاده از خطوط مخابراتی استفاده از شبکه و اینترنت
    امکانات محدود امکانات مدیریتی پیشرفته
    هزینه تماس بیشتر هزینه تماس کمتر
    توسعه دشوار توسعه بسیار آسان
    مدیریت محدود مدیریت از طریق نرم‌افزار

    جمع‌بندی

    تلفن‌های تحت شبکه (VoIP) تنها جایگزینی برای تلفن‌های سنتی نیستند، بلکه راهکاری هوشمند برای مدیریت ارتباطات سازمانی به شمار می‌روند. استفاده از فناوری VoIP باعث کاهش هزینه‌ها، افزایش کیفیت تماس، توسعه آسان، مدیریت بهتر کاربران و بهره‌مندی از امکانات پیشرفته‌ای مانند صف تماس، پاسخگوی خودکار، ضبط مکالمات و اتصال به نرم‌افزارهای مدیریتی می‌شود.

    اگر قصد دارید زیرساخت ارتباطی سازمان خود را به‌روز کنید، شناخت تجهیزات مورد نیاز، انتخاب برند مناسب و پیاده‌سازی صحیح شبکه، مهم‌ترین گام برای دستیابی به یک سیستم تلفنی پایدار، امن و باکیفیت خواهد بود.

  • UPS و UPSباتری چگونه کار می‌کنند و نقش کابینت باتری و SNMP در سیستم برق اضطراری

    UPS و UPSباتری چگونه کار می‌کنند و نقش کابینت باتری و SNMP در سیستم برق اضطراری

    UPS چیست، باتری UPS چگونه کار می‌کند و نقش کابینت باتری و SNMP در سیستم برق اضطراری

    UPS باتری چیست؟

    UPS یا منبع تغذیه بدون‌وقفه (Uninterruptible Power Supply) دستگاهی است که در زمان قطعی یا نوسان برق شهری، برق پایدار و یکنواخت را به‌کمک باتری داخلی خود تأمین می‌کند.
    باتری UPS انرژی را به‌صورت جریان مستقیم (DC) ذخیره می‌کند و هنگام قطع برق، UPS این انرژی را به جریان متناوب (AC) تبدیل کرده و به تجهیزات متصل تحویل می‌دهد.

    UPS چه‌کاری انجام می‌دهد؟

    1. جلوگیری از قطعی برق

    UPS هنگام قطع برق شهری در حد چند میلی‌ثانیه به باتری خود سوئیچ می‌کند و از خاموش شدن تجهیزات جلوگیری می‌نماید. این ویژگی برای تجهیزات زیر حیاتی است:

    • مودم و روتر
    • رک و سرور
    • دوربین‌ مداربسته و NVR
    • تجهیزات امنیتی
    • دستگاه‌های صنعتی و پزشکی

    2. محافظت در برابر نوسانات برق

    UPS در برابر مشکلات زیر از تجهیزات محافظت می‌کند:

    • نوسان ولتاژ
    • افت و افزایش ناگهانی ولتاژ
    • نویز
    • شوک الکتریکی

    3. تأمین برق پایدار و یکنواخت

    تجهیزات حساسی مانند سرور، تجهیزات شبکه و سیستم‌های مخابراتی نیاز به برق کاملاً تثبیت‌شده دارند. UPS این برق پایدار را تولید و ارائه می‌کند.

    انواع باتری UPS

    باتری‌های مورد استفاده در سیستم‌های UPS شامل انواع زیر هستند:

    نوع باتری توضیح
    VRLA (Valve Regulated Lead-Acid) رایج‌ترین نوع باتری UPS شامل AGM و GEL؛ بدون نیاز به نگهداری.
    VLA (Flooded Lead-Acid) باتری اسیدی ته‌گشوده؛ نیازمند سرویس دوره‌ای.
    Lithium-ion نسل جدید باتری‌ها با وزن کم و طول‌عمر بالا.
    Nickel-Cadmium (NiCd) کاربرد محدود؛ مناسب محیط‌های خاص.

    ویژگی‌های باتری UPS

    1. سیلد اسید (VRLA)
      • بدون نیاز به نگهداری
      • ایمن و بدون نشت
      • مناسب برای دیتاسنتر و رک
    2. ولتاژ ۱۲ ولت (12V)
      تمامی باتری‌های UPS در رده خانگی و اداری از نوع ۱۲ ولتی هستند و تعداد آن‌ها نسبت به توان UPS متغیر است.
    3. ظرفیت‌های متنوع
      7Ah تا 200Ah
      هرچه ظرفیت آمپرساعت بالاتر باشد، زمان پشتیبانی UPS بیشتر می‌شود.

    کاربرد باتری UPS

    باتری UPS در دستگاه‌های زیر استفاده می‌شود:

    • UPS خانگی
    • UPS رک‌مونت دیتاسنتر
    • تجهیزات امنیتی (دوربین، NVR)
    • تجهیزات پزشکی
    • سیستم‌های مخابراتی
    • سرورها و رک‌ها

    برندهای باتری UPS در ایران

    برخی از برندهای معتبر و شناخته‌شده شامل:

    • صبا باتری
    • صنعت رایان پارس (باتری صنعت)
    • سپاهان باتری

    همچنین برندهای وارداتی مانند LONG نیز در بازار موجود هستند.

    مفهوم ظرفیت KVA در UPS

    kVA مخفف kilo-volt-ampere و واحد توان ظاهری در UPS است.
    توان واقعی مصرفی دستگاه‌ها با استفاده از ضریب توان (Power Factor – PF) محاسبه می‌شود:

    kW = kVA × PF

    • توان ظاهری (kVA): قدرت کلی قابل تحمل توسط UPS
    • توان واقعی (kW): توان حقیقی مصرف بار

    جدول ظرفیت UPS و توان قابل استفاده

    ظرفیت UPS ضریب توان توان واقعی (kW) توان تقریبی (وات) مناسب برای
    1 kVA 0.7 – 0.9 0.7 – 0.9 700–900 W مودم، روتر، NVR، یک کیس اداری
    2 kVA 0.8 – 0.9 1.6 – 1.8 1600–1800 W چند کیس اداری، سوییچ، سرور کوچک
    3 kVA 0.8 – 0.9 2.4 – 2.7 2400–2700 W یک سرور متوسط، رک شبکه
    5 kVA 0.8 – 0.9 4 – 4.5 4000–4500 W دو سرور متوسط، رک کامل
    6 kVA 0.8 – 0.9 4.8 – 5.4 4800–5400 W ۳ سرور، استوریج، سوییچ لایه ۳
    10 kVA 0.8 – 0.9 8 – 9 8000–9000 W رک دیتاسنتر، تجهیزات صنعتی

    کابینت باتری چیست؟

    کابینت باتری محفظه‌ای فلزی و استاندارد برای نگهداری باتری‌های UPS است. این کابینت‌ها کنار UPS یا در اتاق برق نصب می‌شوند و اهداف زیر را دنبال می‌کنند:

    • سازمان‌دهی و مدیریت باتری‌های متعدد
    • بهبود تهویه و جلوگیری از گرمای بیش از حد
    • محافظت در برابر ضربه، آتش، رطوبت و گردوغبار
    • کابل‌کشی استاندارد سری و موازی
    • افزایش زمان پشتیبانی UPS با افزودن رشته‌های باتری

    به بیان ساده:
    هرچه UPS بزرگ‌تر و ظرفیت بالاتر باشد، تعداد بیشتری باتری و در نتیجه کابینت باتری مورد نیاز است.

    هر کابینت باتری چند سلول می‌گیرد؟

    1. ولتاژ UPS

    بیشتر UPSهای رک‌مونت از 48 ولت DC استفاده می‌کنند.
    UPSهای بزرگ‌تر ممکن است 192V، 240V و بیشتر باشند.

    2. سلول استاندارد باتری

    هر باتری UPS معمولاً 12 ولت است.
    برای مثال:
    48V = چهار باتری 12V به‌صورت سری

    192V = شانزده باتری 12V سری

    3. چینش سری/موازی

    برای افزایش زمان پشتیبانی (Ah)، چند ردیف سری به‌صورت موازی استفاده می‌شود.

    کابینت‌های رایج در بازار

    • کوچک: 8 باتری
    • متوسط: 12 یا 16 باتری
    • بزرگ: 20، 24، 30 تا 40 باتری

    انواع کابینت باتری از نظر تکنولوژی UPS

    1. کابینت باتری Online

    متصل دائم به مدار UPS

    • بدون قطعی
    • محافظت کامل در برابر نوسانات
    • مناسب مراکز داده و تجهیزات حساس

    2. کابینت باتری Offline

    ورود به مدار فقط هنگام قطع برق

    • هزینه پایین‌تر
    • مناسب محیط‌های اداری و بارهای کم‌حساس

    کارت SNMP چیست؟

    کارت SNMP (Simple Network Management Protocol) یک ماژول تحت شبکه است که داخل UPS نصب می‌شود و امکان مدیریت و مانیتورینگ UPS را از راه دور فراهم می‌کند.

    قابلیت‌های کارت SNMP

    1. مانیتورینگ آنلاین UPS
      • ولتاژ ورودی و خروجی
      • دما
      • میزان بار
      • وضعیت باتری و زمان باقی‌مانده بک‌آپ
    2. ارسال هشدار
      از طریق ایمیل، Trap یا داشبورد تحت وب
    3. کنترل از راه دور
      • روشن/خاموش کردن UPS
      • تست سلامت باتری
      • زمان‌بندی Shutdown
    4. سازگاری با نرم‌افزارهای مانیتورینگ
      • Zabbix
      • PRTG
      • SolarWinds
      • ManageEngine

    اهمیت SNMP در مراکز داده

    در اتاق سرور یا دیتاسنتر معمولاً کسی حاضر نیست تا مشکل UPS را بررسی کند.
    SNMP از موارد زیر جلوگیری می‌کند:

    • خاموش شدن ناگهانی سرورها
    • از دست رفتن دیتا
    • خرابی هاردها
    • ریست شدن تجهیزات شبکه

    جمع‌بندی

    UPS و باتری UPS نقش کلیدی در تأمین برق پایدار برای تجهیزات حیاتی دارند. کابینت باتری امکان سازمان‌دهی و افزایش زمان پشتیبانی را فراهم می‌کند و کارت SNMP قابلیت مدیریتی حرفه‌ای برای جلوگیری از خاموشی و آسیب به تجهیزات را ارائه می‌دهد.
    شناخت اصولی این تجهیزات به انتخاب درست و افزایش امنیت شبکه و سیستم‌های الکتریکی کمک می‌کند.

  • اسپلیتر فیبر نوری چیست؟ بررسی انواع اسپلیتر، تفاوت‌ها و کاربرد پیگتیل فیبر نوری

    اسپلیتر فیبر نوری چیست؟ بررسی انواع اسپلیتر، تفاوت‌ها و کاربرد پیگتیل فیبر نوری

    اسپلیتر فیبر نوری چیست؟ بررسی انواع اسپلیتر، تفاوت‌ها و کاربرد پیگتیل فیبر نوری

    با توسعه شبکه‌های ارتباطی و افزایش استفاده از اینترنت پرسرعت، فیبر نوری به یکی از مهم‌ترین زیرساخت‌های انتقال داده تبدیل شده است. در شبکه‌های فیبر نوری، تجهیزات مختلفی برای مدیریت، تقسیم و اتصال سیگنال‌های نوری استفاده می‌شوند که اسپلیتر فیبر نوری و پیگتیل فیبر نوری از مهم‌ترین آن‌ها هستند.

    اسپلیتر فیبر نوری یک قطعه کاملاً غیرفعال (Passive) است که وظیفه تقسیم سیگنال نوری ورودی به چند خروجی را بر عهده دارد. این تجهیز نقش مهمی در شبکه‌های FTTH، FTTx و PON دارد و امکان استفاده چندین کاربر از یک مسیر فیبر نوری را فراهم می‌کند.

    اسپلیتر فیبر نوری چیست؟

    اسپلیتر (Fiber Optic Splitter) قطعه‌ای است که توان نوری ارسال‌شده از یک فیبر را به چند مسیر تقسیم می‌کند. برای مثال یک اسپلیتر 1×8 می‌تواند یک ورودی نوری را به هشت خروجی تقسیم کند.

    برخلاف تجهیزات اکتیو شبکه، اسپلیتر برای عملکرد خود به برق نیاز ندارد و تنها با استفاده از فناوری‌های نوری، سیگنال را توزیع می‌کند. به همین دلیل در شبکه‌های PON مانند GPON و XG-PON کاربرد گسترده‌ای دارد.

    انواع اسپلیتر فیبر نوری

    اسپلیترهای فیبر نوری بر اساس فناوری ساخت، به دو گروه اصلی تقسیم می‌شوند:

    1. اسپلیتر PLC فیبر نوری

    PLC مخفف Planar Lightwave Circuit است. این نوع اسپلیتر با استفاده از مدارهای موجبر نوری روی یک چیپ سیلیکایی ساخته می‌شود و توان نوری را با دقت بالا بین خروجی‌ها تقسیم می‌کند.

    ویژگی‌های اسپلیتر PLC:

    • تقسیم توان تقریباً مساوی بین خروجی‌ها
    • پشتیبانی از تعداد خروجی‌های بالا مانند 1×8، 1×16، 1×32 و 1×64
    • عملکرد مناسب در بازه وسیع طول موج
    • پایداری بیشتر در شرایط محیطی مختلف
    • مناسب برای شبکه‌های بزرگ مخابراتی و FTTH

    کاربردهای اسپلیتر PLC:

    • شبکه‌های فیبر تا خانه (FTTH)
    • شبکه‌های PON
    • مراکز مخابراتی
    • کابینت‌ها و باکس‌های توزیع فیبر نوری
    1. اسپلیتر FBT فیبر نوری

    FBT مخفف Fused Biconical Taper است. در این فناوری، چند فیبر نوری با حرارت به یکدیگر متصل و کشیده می‌شوند تا امکان انتقال بخشی از نور به مسیرهای دیگر ایجاد شود.

    ویژگی‌های اسپلیتر FBT:

    • ساختار ساده‌تر نسبت به PLC
    • قیمت اقتصادی‌تر
    • امکان تولید نسبت‌های تقسیم سفارشی
    • مناسب برای پروژه‌های کوچک و کاربردهای خاص

    کاربردهای اسپلیتر FBT:

    • شبکه‌های کم‌ظرفیت
    • سیستم‌های CATV
    • تجهیزات تست فیبر نوری
    • پروژه‌هایی که نیاز به تقسیم غیرمساوی سیگنال دارند

    تفاوت اسپلیتر PLC و FBT

    ویژگی اسپلیتر PLC اسپلیتر FBT
    فناوری ساخت مدار موجبر نوری اتصال و کشش فیبرها
    تقسیم سیگنال یکنواخت‌تر امکان تقسیم سفارشی
    تعداد خروجی مناسب برای خروجی‌های زیاد بیشتر برای خروجی‌های کمتر
    پایداری بالاتر وابسته‌تر به شرایط محیطی
    کاربرد اصلی شبکه‌های FTTH و PON پروژه‌های کوچک و خاص

    به طور کلی، برای شبکه‌های مخابراتی مدرن و پروژه‌هایی که تعداد مشترکان زیادی دارند، اسپلیتر PLC انتخاب رایج‌تری است؛ در حالی که FBT برای کاربردهای ساده‌تر یا تقسیم‌های خاص می‌تواند گزینه مناسبی باشد.

    پیگتیل فیبر نوری چیست؟

    پیگتیل فیبر نوری (Fiber Optic Pigtail) یک قطعه فیبر نوری کوتاه است که در یک طرف آن کانکتور فیبر نوری نصب شده و طرف دیگر آن برای جوش دادن (Fusion Splicing) به کابل فیبر نوری استفاده می‌شود.

    هدف اصلی پیگتیل، ایجاد یک اتصال استاندارد و مطمئن بین کابل اصلی فیبر نوری و تجهیزات مختلف مانند پچ پنل، ODF، باکس‌های توزیع و تجهیزات مخابراتی است.

    انواع پیگتیل فیبر نوری

    پیگتیل‌ها بر اساس نوع فیبر و کانکتور دسته‌بندی می‌شوند:

    انواع بر اساس نوع فیبر:

    • پیگتیل سینگل مود (Single Mode)
      مناسب شبکه‌های مخابراتی، FTTH و ارتباطات طولانی
    • پیگتیل مالتی مود (Multi Mode)
      مناسب شبکه‌های داخلی، دیتاسنترها و مسیرهای کوتاه

    انواع بر اساس کانکتور:

    • SC Pigtail
    • LC Pigtail
    • FC Pigtail
    • ST Pigtail

    کاربردهای پیگتیل فیبر نوری

    پیگتیل‌ها در بخش‌های مختلف شبکه استفاده می‌شوند، از جمله:

    • اتصال کابل‌های فیبر نوری به ODF
    • نصب در باکس‌های توزیع فیبر
    • ترمینیشن کابل‌های فیبر نوری
    • اتصال تجهیزات مخابراتی
    • تعمیر و نگهداری شبکه‌های فیبر نوری

    استفاده از پیگتیل باعث کاهش آسیب به تارهای اصلی کابل و افزایش کیفیت اتصال می‌شود.

    تفاوت اسپلیتر و پیگتیل فیبر نوری

    اگرچه هر دو قطعه در شبکه‌های فیبر نوری استفاده می‌شوند، اما وظیفه متفاوتی دارند:

    اسپلیتر فیبر نوری پیگتیل فیبر نوری
    تقسیم سیگنال نوری را انجام می‌دهد اتصال کابل به تجهیزات را انجام می‌دهد
    دارای یک ورودی و چند خروجی است معمولاً یک فیبر کوتاه با کانکتور دارد
    در شبکه‌های PON بسیار کاربردی است برای جوش و ترمینیشن استفاده می‌شود
    مدیریت توان نوری را انجام می‌دهد کیفیت اتصال فیزیکی را افزایش می‌دهد

    جمع‌بندی

    اسپلیتر فیبر نوری یکی از اجزای کلیدی شبکه‌های نوری است که امکان تقسیم سیگنال و سرویس‌دهی به چندین کاربر را فراهم می‌کند. در میان انواع مختلف، اسپلیتر PLC به دلیل پایداری و عملکرد مناسب در شبکه‌های گسترده، بیشترین استفاده را در پروژه‌های FTTH و PON دارد، در حالی که اسپلیتر FBT برای کاربردهای محدودتر و تقسیم‌های خاص مورد استفاده قرار می‌گیرد.

    از طرف دیگر، پیگتیل فیبر نوری نقش مهمی در اتصال صحیح کابل‌ها و تجهیزات دارد و انتخاب نوع مناسب آن می‌تواند تأثیر مستقیمی بر کیفیت و دوام شبکه داشته باشد.

  • نکات فنی، ایمنی و اصول استاندارد نصب رک، تجهیزات شبکه و دوربین مداربسته

    نکات فنی، ایمنی و اصول استاندارد نصب رک، تجهیزات شبکه و دوربین مداربسته

    نکات فنی، ایمنی و اصول استاندارد نصب رک، تجهیزات شبکه و دوربین مداربسته

    نصب صحیح تجهیزات شبکه و دوربین مداربسته تنها به روشن شدن دستگاه‌ها ختم نمی‌شود. رعایت اصول فنی، ایمنی و استانداردهای کابل‌کشی باعث افزایش پایداری شبکه، کاهش خرابی تجهیزات، سهولت تعمیر و نگهداری و افزایش طول عمر تجهیزات خواهد شد. در این مقاله مهم‌ترین نکات نصب رک، مدیریت کابل‌ها، انتخاب کابل مناسب و اصطلاحات رایج حوزه دوربین مداربسته را بررسی می‌کنیم.

    اصول نصب رک و تجهیزات شبکه

    ۱. مدیریت کابل‌ها (Cable Management)

    یکی از مهم‌ترین بخش‌های نصب رک، نظم‌دهی کابل‌ها است.

    نکات مهم:

    ۲. نصب صحیح پچ‌کوردها

    برای جلوگیری از اختلال در شبکه:

    • از پچ‌کورد با طول مناسب استفاده کنید.
    • از خم شدن شدید کابل جلوگیری کنید.
    • کابل‌ها روی تجهیزات قرار نگیرند.
    • کابل‌های آسیب‌دیده را تعویض کنید.
    • از پچ‌کوردهای استاندارد، Cat6 یا Cat6A استفاده نمایید.

    ۳. ایمنی در نصب رک

    برای جلوگیری از خرابی تجهیزات:

    • رک به سیستم ارت (Ground) متصل باشد.
    • از UPS برای تجهیزات حساس استفاده شود.
    • تجهیزات سنگین در قسمت پایین رک نصب شوند.
    • تهویه مناسب برای رک در نظر گرفته شود.
    • از نصب تجهیزات در محیط مرطوب یا دارای گردوغبار خودداری شود.
    • مسیر کابل‌های برق و دیتا از یکدیگر جدا باشد.

    ۴. افزایش پایداری و سرعت سرورها

    برای داشتن عملکرد بهتر:

    • استفاده از هاردهای SSD یا NVMe
    • افزایش حافظه RAM متناسب با نیاز
    • به‌روزرسانی Firmware تجهیزات
    • استفاده از سوئیچ گیگابیتی یا 10Gb
    • استفاده از کابل شبکه استاندارد
    • مانیتورینگ دمای سرور
    • تهیه نسخه پشتیبان (Backup) منظم

    ۵. جلوگیری از قطعی شبکه

    برای کاهش احتمال قطع ارتباط:

    • استفاده از UPS
    • استفاده از تجهیزات استاندارد
    • کابل‌کشی اصولی
    • تست تمامی لینک‌ها پس از نصب
    • استفاده از تجهیزات دارای کیفیت مناسب
    • بازبینی دوره‌ای اتصالات

    آشنایی با کابل‌های برق و کاربرد آن‌ها

    انتخاب کابل مناسب نقش مهمی در ایمنی و عملکرد تجهیزات دارد.

    نوع کابل مشخصات کاربرد رایج
    سیم افشان ۱×۱٫۵ انعطاف‌پذیر روشنایی، چراغ‌ها، مدارهای سبک
    سیم افشان ۱×۲٫۵ انعطاف‌پذیر پریزهای برق، بارهای متوسط
    کابل ۲×۱٫۵ دو رشته روشنایی، کلید و چراغ
    کابل ۲×۲٫۵ دو رشته پریزهای برق تک‌فاز
    کابل ۳×۱٫۵ سه رشته (فاز، نول، ارت) تجهیزات دارای ارت، روشنایی
    کابل ۳×۲٫۵ سه رشته پریزهای ارت‌دار و تجهیزات پرمصرف
    کابل NYY کابل قدرت با روکش PVC نصب زمینی، فضای باز، برق‌رسانی ساختمان
    کابل شیلددار دارای شیلد محافظ محیط‌های دارای نویز الکترومغناطیسی
    کابل شبکه Cat5e شبکه تا ۱ گیگابیت شبکه‌های معمولی
    کابل شبکه Cat6 شبکه گیگابیتی با کیفیت بالاتر شبکه‌های حرفه‌ای
    کابل شبکه Cat6A پشتیبانی تا ۱۰ گیگابیت مراکز داده و شبکه‌های پرسرعت

    چگونه کابل مناسب را انتخاب کنیم؟

    کاربرد کابل پیشنهادی
    روشنایی منزل سیم افشان ۱×۱٫۵ یا کابل ۲×۱٫۵
    پریز برق سیم افشان ۱×۲٫۵ یا کابل ۲×۲٫۵
    کولر گازی کابل ۳×۲٫۵ یا مطابق توان مصرفی دستگاه
    دوربین مداربسته کابل کواکسیال یا کابل شبکه Cat6
    شبکه کامپیوتر Cat6 یا Cat6A
    برق‌رسانی در فضای باز کابل NYY
    محیط دارای نویز کابل شیلددار

    اصطلاحات رایج در حوزه دوربین مداربسته

    اصطلاح توضیح
    دوربین آنالوگ (Analog) انتقال تصویر از طریق کابل کواکسیال
    دوربین دیجیتال انتقال اطلاعات به صورت دیجیتال
    دوربین IP انتقال تصویر از طریق شبکه و کابل LAN
    دوربین دام (Dome) مناسب محیط‌های داخلی، طراحی گنبدی
    دوربین بولت (Bullet) مناسب فضای باز، برد دید بیشتر
    کابل کواکسیال کابل مخصوص دوربین‌های آنالوگ
    فیش BNC کانکتور اتصال کابل کواکسیال
    DVR ضبط تصاویر دوربین‌های آنالوگ
    NVR ضبط تصاویر دوربین‌های تحت شبکه (IP)
    PoE انتقال برق و داده هم‌زمان از طریق کابل شبکه
    FPS تعداد فریم تصویر در هر ثانیه
    Storage فضای ذخیره‌سازی تصاویر
    H.264 استاندارد فشرده‌سازی ویدئو
    H.265 فشرده‌سازی پیشرفته‌تر با حجم کمتر
    ONVIF استاندارد سازگاری بین تجهیزات برندهای مختلف
    IR دید در شب مادون قرمز
    WDR بهبود کیفیت تصویر در نورهای شدید و متضاد
    PTZ دوربین گردان با قابلیت چرخش، زوم و حرکت
    Motion Detection تشخیص حرکت
    VMS نرم‌افزار مدیریت دوربین‌های مداربسته
    Bandwidth میزان پهنای باند موردنیاز انتقال تصویر
    Bitrate حجم داده‌ای که در هر ثانیه برای ویدئو منتقل می‌شود
    Resolution وضوح تصویر مانند 1080P یا 4MP

    تفاوت DVR و NVR

    DVR NVR
    مناسب دوربین‌های آنالوگ مناسب دوربین‌های IP
    استفاده از کابل کواکسیال استفاده از کابل شبکه
    قیمت پایین‌تر امکانات بیشتر
    کیفیت تصویر محدودتر کیفیت تصویر بالاتر
    نصب ساده‌تر مناسب پروژه‌های حرفه‌ای و توسعه‌پذیر

    جمع‌بندی

    رعایت اصول استاندارد در نصب رک، مدیریت کابل‌ها، انتخاب کابل مناسب و شناخت تجهیزات شبکه و دوربین مداربسته، علاوه بر افزایش ایمنی، موجب کاهش هزینه‌های تعمیر، افزایش سرعت و پایداری شبکه و عملکرد بهتر تجهیزات خواهد شد. استفاده از تجهیزات استاندارد، کابل‌کشی اصولی، رعایت نکات ایمنی و مستندسازی کابل‌ها از مهم‌ترین عوامل موفقیت در اجرای یک پروژه حرفه‌ای شبکه و سیستم‌های نظارتی است.



  • تفاوت لوله فلکسی با فلکسیبل

    تفاوت لوله فلکسی با فلکسیبل

    تفاوت لوله خرطومی پلاستیکی و لوله فلکسیبل گالوانیزه؛ کدام گزینه برای پروژه شما مناسب‌تر است؟

    در پروژه‌های برق، شبکه، دوربین مداربسته و تأسیسات، انتخاب مسیر مناسب برای عبور کابل اهمیت بسیار زیادی دارد. یکی از اشتباهات رایج، مخصوصاً در میان افراد تازه‌کار، یکسان دانستن لوله خرطومی پلاستیکی و لوله فلکسیبل گالوانیزه است.

    اگرچه هر دو برای محافظت و هدایت کابل استفاده می‌شوند، اما از نظر ساختار، مقاومت، طول عمر و محل استفاده تفاوت‌های قابل توجهی دارند. در این مقاله این دو محصول را به طور کامل بررسی می‌کنیم.

    لوله خرطومی پلاستیکی چیست؟

    (بیشتر…)

  • سوئیچ شبکه چیست؟ راهنمای جامع آشنایی با انواع، کاربردها و مزایا

    سوئیچ شبکه چیست؟ راهنمای جامع آشنایی با انواع، کاربردها و مزایا

    سوئیچ شبکه چیست؟ راهنمای جامع آشنایی با انواع، کاربردها و مزایا

    در دنیای امروز که ارتباطات دیجیتال بخش جدایی‌ناپذیر زندگی و کسب‌وکارها شده است، تجهیزات شبکه نقش بسیار مهمی در انتقال سریع و امن اطلاعات ایفا می‌کنند. یکی از اصلی‌ترین تجهیزات در هر شبکه کامپیوتری، سوئیچ شبکه (Network Switch)  است. این دستگاه با مدیریت هوشمند تبادل داده‌ها میان تجهیزات مختلف، موجب افزایش سرعت، کاهش ترافیک و بهبود عملکرد شبکه می‌شود.

    در این مقاله با مفهوم سوئیچ شبکه، نحوه عملکرد، انواع، کاربردها و نکات مهم هنگام خرید آن آشنا خواهیم شد.

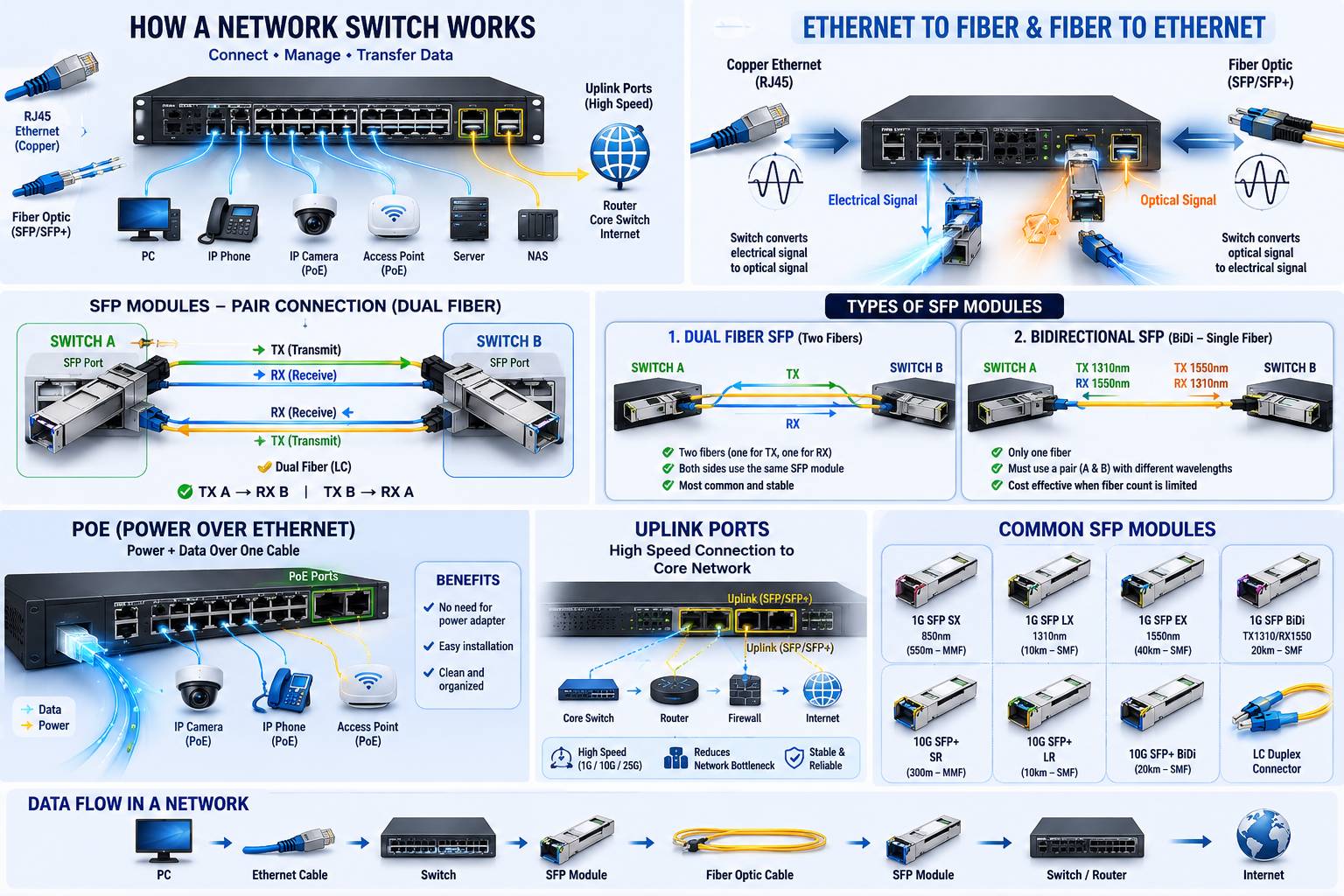

    سوئیچ شبکه چیست؟

    سوئیچ شبکه دستگاهی است که چندین تجهیز مانند کامپیوتر، سرور، پرینتر، دوربین مداربسته، اکسس پوینت و سایر تجهیزات تحت شبکه را به یکدیگر متصل می‌کند. این دستگاه داده‌ها را از مبدأ دریافت کرده و با استفاده از آدرس MAC، آن‌ها را تنها به مقصد موردنظر ارسال می‌کند.

    برخلاف هاب که اطلاعات را برای تمامی دستگاه‌های متصل ارسال می‌کند، سوئیچ تنها با دستگاه مقصد ارتباط برقرار می‌کند. این ویژگی باعث افزایش سرعت انتقال اطلاعات، کاهش ترافیک شبکه و بهبود امنیت می‌شود.

    سوئیچ شبکه چگونه کار می‌کند؟

    هر دستگاه متصل به شبکه دارای یک آدرس فیزیکی یا MAC Address است. سوئیچ پس از شناسایی این آدرس‌ها، جدولی از آن‌ها ایجاد می‌کند. زمانی که داده‌ای از یک دستگاه دریافت شود، سوئیچ با بررسی این جدول، اطلاعات را مستقیماً به پورت مربوط به دستگاه مقصد ارسال می‌کند.

    این فرآیند علاوه بر کاهش ارسال‌های غیرضروری، باعث استفاده بهینه از پهنای باند شبکه می‌شود.

    انواع سوئیچ شبکه

    سوئیچ‌های شبکه بر اساس امکانات و نوع مدیریت به چند دسته تقسیم می‌شوند:

    1. سوئیچ غیرمدیریتی (Unmanaged Switch)

    این نوع سوئیچ برای شبکه‌های کوچک و ساده طراحی شده است و بدون نیاز به تنظیمات خاص، تنها با اتصال کابل‌ها آماده استفاده خواهد بود.

    مزایا:

    • نصب و راه‌اندازی آسان
    • قیمت مناسب
    • مناسب برای دفاتر کوچک و کاربران خانگی
    1. سوئیچ مدیریتی (Managed Switch)

    سوئیچ‌های مدیریتی امکانات پیشرفته‌ای مانند VLAN، کنترل پهنای باند، مانیتورینگ شبکه، امنیت بیشتر و مدیریت از راه دور را در اختیار مدیران شبکه قرار می‌دهند.

    مزایا:

    • مدیریت کامل شبکه
    • امنیت بالاتر
    • قابلیت عیب‌یابی و مانیتورینگ
    • مناسب برای سازمان‌ها و مراکز داده
    1. سوئیچ هوشمند (Smart Switch)

    این مدل ترکیبی از سوئیچ مدیریتی و غیرمدیریتی است و امکانات مدیریتی پایه را با هزینه‌ای مناسب ارائه می‌دهد.

    کاربردهای سوئیچ شبکه

    سوئیچ‌های شبکه در محیط‌های مختلف مورد استفاده قرار می‌گیرند، از جمله:

    • شبکه‌های اداری و سازمانی
    • مراکز داده (Data Center)
    • مدارس، دانشگاه‌ها و مراکز آموزشی
    • بیمارستان‌ها
    • کارخانه‌ها و واحدهای صنعتی
    • سیستم‌های نظارت تصویری (دوربین مداربسته IP)
    • شبکه‌های خانگی پیشرفته

    مزایای استفاده از سوئیچ شبکه

    استفاده از سوئیچ در شبکه مزایای متعددی به همراه دارد:

    • افزایش سرعت انتقال اطلاعات
    • کاهش ترافیک شبکه
    • بهبود امنیت ارتباطات
    • مدیریت بهتر تجهیزات متصل
    • کاهش احتمال بروز تداخل در انتقال داده
    • امکان توسعه آسان شبکه در آینده

    تفاوت سوئیچ و هاب

    اگرچه هر دو دستگاه برای اتصال تجهیزات شبکه استفاده می‌شوند، اما تفاوت‌های مهمی میان آن‌ها وجود دارد.

    ویژگی سوئیچ هاب
    نحوه ارسال اطلاعات فقط به مقصد مشخص برای همه دستگاه‌ها
    سرعت بالا پایین‌تر
    امنیت بیشتر کمتر
    مدیریت ترافیک هوشمند ندارد
    کارایی بسیار بالا محدود

    به همین دلیل امروزه در اکثر شبکه‌های حرفه‌ای از سوئیچ به جای هاب استفاده می‌شود.

    سوئیچ PoE چیست؟

    برخی از سوئیچ‌ها از فناوری  Power over Ethernet (PoE)  پشتیبانی می‌کنند. این فناوری امکان انتقال برق و داده را به‌صورت همزمان از طریق یک کابل شبکه فراهم می‌کند.

    سوئیچ‌های PoE برای تجهیزاتی مانند:

    • دوربین‌های مداربسته تحت شبکه
    • تلفن‌های VoIP
    • اکسس پوینت‌های بی‌سیم
    • تجهیزات هوشمندسازی ساختمان

    بسیار کاربردی هستند و هزینه کابل‌کشی را کاهش می‌دهند.

    نکات مهم هنگام خرید سوئیچ شبکه

    پیش از خرید بهتر است موارد زیر را بررسی کنید:

    • تعداد پورت‌های موردنیاز
    • سرعت پورت‌ها (Fast Ethernet یا Gigabit Ethernet)
    • پشتیبانی از PoE
    • قابلیت مدیریت
    • ظرفیت سوئیچینگ
    • برند و کیفیت ساخت
    • امکان توسعه در آینده
    • گارانتی و خدمات پس از فروش

    انتخاب صحیح سوئیچ، تأثیر مستقیمی بر عملکرد، امنیت و پایداری شبکه خواهد داشت.

    برندهای مطرح سوئیچ شبکه

    در بازار تجهیزات شبکه، برندهای معتبری فعالیت می‌کنند که محصولات متنوعی برای نیازهای مختلف ارائه می‌دهند، از جمله:

    • Cisco
    • MikroTik
    • TP-Link
    • D-Link
    • Aruba
    • Ubiquiti
    • HPE
    • Huawei

    هر یک از این برندها محصولات متنوعی برای شبکه‌های خانگی، اداری و سازمانی عرضه می‌کنند.

    جمع‌بندی

    سوئیچ شبکه یکی از مهم‌ترین تجهیزات زیرساختی در هر شبکه محسوب می‌شود و نقش کلیدی در انتقال سریع، پایدار و امن اطلاعات دارد. انتخاب سوئیچ مناسب با توجه به تعداد کاربران، حجم ترافیک، امکانات مدیریتی و قابلیت‌های موردنیاز، می‌تواند بهره‌وری شبکه را به میزان قابل توجهی افزایش دهد.

    اگر قصد راه‌اندازی یا توسعه یک شبکه را دارید، سرمایه‌گذاری روی یک سوئیچ باکیفیت، تصمیمی هوشمندانه برای افزایش کارایی و کاهش هزینه‌های نگهداری در بلندمدت خواهد بود.



  • ATB، OTO و OCDF و FAT چیست؟

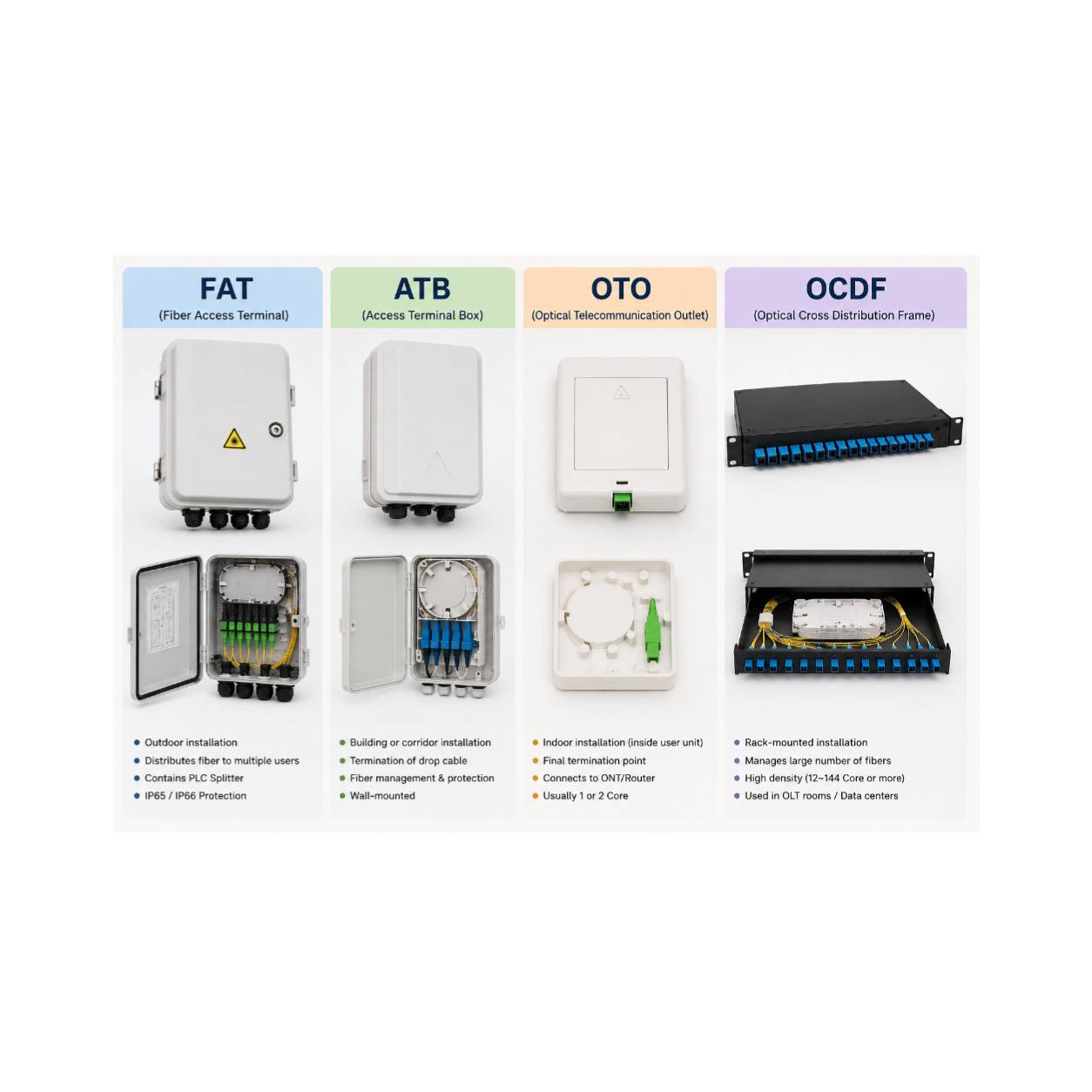

    ATB، OTO و OCDF و FAT چیست؟

    ATB، OTO و OCDF و FAT و OLT چیست؟ تفاوت این تجهیزات فیبر نوری را بشناسید.

    شاید شما هم مثل بسیاری از فعالان حوزه شبکه و فیبر نوری، نام تجهیزاتی مانند ATB، OTO و OCDF را شنیده باشید اما دقیقاً ندانید هرکدام چه وظیفه‌ای دارند و در چه بخشی از شبکه مورد استفاده قرار می‌گیرند. در این مقاله قصد داریم این سه تجهیز مهم را معرفی کرده و تفاوت‌های آن‌ها را بررسی کنیم.

    ATB چیست؟

    ATB مخفف Access Terminal Box است و یکی از تجهیزات پسیو شبکه فیبر نوری محسوب می‌شود.

    این تجهیز برای خاتمه دادن، محافظت و مدیریت فیبرهای نوری در نقاط انتهایی شبکه استفاده می‌شود و معمولاً در پروژه‌های FTTH، ساختمان‌های مسکونی و مراکز اداری نصب می‌شود.

    ویژگی‌های ATB

    • تجهیز کاملاً پسیو
    • بدون نیاز به برق
    • نصب دیواری
    • محافظت از اسپلایس و فیوژن فیبر
    • مدیریت فیبرهای مشترک

    ظرفیت ATB

    ATB ها معمولاً در ظرفیت‌های زیر تولید می‌شوند:

    • 1 Core
    • 2 Core
    • 4 Core
    • 8 Core
    • 12 Core

    برخی مدل‌های صنعتی تا 24 کور نیز تولید می‌شوند.

    جنس بدنه

    • ABS مقاوم
    • پلی‌کربنات
    • پلاستیک ضد حریق

    OTO چیست؟

    OTO مخفف Optical Telecommunication Outlet است.

    این تجهیز آخرین نقطه خاتمه فیبر نوری در محل کاربر محسوب می‌شود و معمولاً داخل واحد مسکونی یا اداری نصب می‌شود.

    در واقع OTO همان جعبه‌ای است که فیبر نوری پس از ورود به ساختمان داخل آن خاتمه پیدا می‌کند.

    ویژگی‌های OTO

    • پسیو
    • بدون برق
    • نصب داخل ساختمان
    • دارای آداپتورهای SC/APC یا SC/UPC

    ظرفیت‌های متداول

    • 1 Core
    • 2 Core
    • 4 Core

    بیشتر پروژه‌های FTTH از مدل‌های 1 یا 2 کور استفاده می‌کنند.

    OCDF چیست؟

    OCDF مخفف Optical Cross Distribution Frame است.

    این تجهیز را می‌توان معادل پچ پنل حرفه‌ای فیبر نوری در مراکز مخابراتی و اتاق‌های سرور دانست.

    OCDF برای مدیریت تعداد زیادی فیبر نوری در رک استفاده می‌شود.

    ویژگی‌های OCDF

    • تجهیز پسیو
    • رک مونت
    • مناسب مراکز مخابراتی
    • مدیریت پچ‌کوردها و پیگتیل‌ها
    • امکان شماره‌گذاری و مدیریت مسیرها

    ظرفیت‌های رایج

    • 12 Core
    • 24 Core
    • 48 Core
    • 72 Core
    • 96 Core
    • 144 Core

    برخی مدل‌های اپراتوری تا چند صد کور را پشتیبانی می‌کنند.

    جنس بدنه

    • فولاد با رنگ الکترواستاتیک
    • آلومینیوم صنعتی

    FAT چیست؟ (Fiber Access Terminal)

    FAT مخفف Fiber Access Terminal است.

    این تجهیز یک جعبه توزیع فیبر نوری (Passive Distribution Box) محسوب می‌شود که در پروژه‌های FTTH برای توزیع فیبر نوری بین چندین مشترک استفاده می‌شود.

    FAT نقطه‌ای است که کابل فیبر اصلی وارد آن شده و سپس به چندین خروجی تقسیم می‌شود تا هر خروجی به سمت یک ساختمان یا یک مشترک برود.

    به همین دلیل FAT را می‌توان یکی از مهم‌ترین تجهیزات توزیع در شبکه‌های FTTH دانست.

    • هیچ پردازش یا تقویت سیگنالی انجام نمی‌دهد.
    • تنها وظیفه آن مدیریت، تقسیم و محافظت از فیبرهای نوری است.

    FAT کجا نصب می‌شود؟

    بسته به نوع پروژه، FAT ممکن است در مکان‌های زیر نصب شود:

    • روی تیرهای مخابراتی
    • روی دیوار ساختمان
    • داخل باکس‌های مخابراتی
    • داخل محوطه مجتمع‌ها
    • در کابینت‌های خیابانی FTTH

    به همین دلیل معمولاً دارای درجه حفاظت IP65 یا IP66 است تا در برابر باران، گردوغبار و نور خورشید مقاوم باشد.

    FAT چه کاربردی دارد؟

    مهم‌ترین وظایف FAT عبارت‌اند از:

    • توزیع فیبر بین مشترکین
    • نگهداری اسپلیترهای PLC
    • مدیریت اسپلایس‌ها
    • محافظت از محل فیوژن
    • مدیریت پچ‌کوردها
    • توسعه آسان شبکه

    ظرفیت FAT

    FAT ها در ظرفیت‌های مختلف تولید می‌شوند.

    رایج‌ترین مدل‌ها:

    • 8 Core
    • 12 Core
    • 16 Core
    • 24 Core
    • 32 Core
    • 48 Core
    • 96 Core

    مدل‌های بزرگ‌تر نیز برای اپراتورها وجود دارد.

    جنس بدنه

    معمولاً از:

    • پلی‌کربنات (PC)
    • ABS ضد UV
    • پلاستیک مقاوم در برابر ضربه
    • گاهی آلومینیوم یا فولاد

    ساخته می‌شوند.



    آیا FAT پورت دارد؟

    بله.

    معمولاً دارای آداپتورهای:

    • SC/APC
    • SC/UPC

    است.

    همچنین ورودی کابل اصلی و خروجی Drop Cable نیز دارد.

    FAT چه تجهیزاتی داخل خود دارد؟

    داخل FAT معمولاً تجهیزات زیر قرار می‌گیرند:

    • PLC Splitter
    • Fiber Splice Tray
    • Pigtail
    • Adapter
    • Fiber Management Tray

    FAT در کجای شبکه قرار می‌گیرد؟

    مسیر یک شبکه FTTH معمولاً به شکل زیر است:

    OLT
   │
کابل فیبر اصلی
   │
OCDF
   │
FAT
   │
Drop Cable
   │
ATB
   │
OTO
   │
ONT (مودم فیبر)



    تفاوت FAT با سایر تجهیزات

    تجهیز محل نصب کاربرد
    OCDF (Optical Cross Distribution Frame) داخل رک و اتاق سرور مدیریت کابل‌های اصلی فیبر
    FAT (Fiber Access Terminal) بیرون ساختمان یا روی تیر توزیع فیبر بین چند مشترک
    ATB (Access Terminal Box) داخل ساختمان یا راهرو پایان کابل Drop و مدیریت فیبر
    OTO (Optical Telecommunication Outlet) داخل واحد مشترک تحویل نهایی فیبر به مودم ONT

    OLT چیست؟ آشنایی با قلب شبکه FTTH

    OLT مخفف Optical Line Terminal است.

    OLT یک تجهیز اکتیو (Active Network Equipment) است که در مرکز مخابرات، اتاق تجهیزات یا دیتاسنتر اپراتور نصب می‌شود و وظیفه آن ارسال و دریافت اطلاعات بین شبکه اصلی و مشترکان فیبر نوری است.

    به زبان ساده: OLT مغز و مرکز کنترل شبکه FTTH است.

    تمام اینترنت کاربران فیبر نوری ابتدا وارد OLT شده و سپس از طریق کابل‌های فیبر نوری به سمت مشترکان ارسال می‌شود.

    OLT اکتیو است یا پسیو؟

    ✅ اکتیو (Active)

    برخلاف FAT، ATB، OTO و OCDF که تجهیزات پسیو هستند، OLT دارای:

    • پردازنده
    • منبع تغذیه
    • سیستم‌عامل
    • کارت‌های شبکه
    • فن خنک‌کننده

    است.بنابراین به برق نیاز دارد.

    OLT چه کاری انجام می‌دهد؟

    مهم‌ترین وظایف OLT عبارت‌اند از:

    • مدیریت مشترکان FTTH
    • ارسال اینترنت روی فیبر نوری
    • احراز هویت کاربران
    • مدیریت پهنای باند
    • کنترل ONT و ONU
    • مدیریت VLAN
    • کنترل کیفیت سرویس (QoS)

    OLT کجا نصب می‌شود؟

    معمولاً در:

    • مراکز مخابرات
    • دیتاسنترها
    • اتاق تجهیزات ISP
    • مراکز FTTx
    • POP سایت اپراتورها

    آیا OLT به اینترنت وصل می‌شود؟

    بله.

    OLT مستقیماً به شبکه Core اپراتور یا اینترنت متصل است.

    از یک سمت به:

    • روتر
    • سوئیچ Core
    • شبکه ISP

    وصل می‌شود.و از سمت دیگر: به کابل فیبر نوری متصل می‌شود.

    OLT چند پورت دارد؟

    بسته به مدل:

    • 4 پورت PON
    • 8 پورت
    • 16 پورت
    • 32 پورت
    • 64 پورت وجود دارد.

    هر پورت PON می‌تواند توسط اسپلیتر به چندین مشترک سرویس بدهد.

    مثلاً:

    یک پورت GPON

    ⬇

    Splitter 1:64

    ⬇

    ۶۴ مشترک

    جنس بدنه

    • فولاد صنعتی
    • آلومینیوم
    • شاسی Rack Mount 19 اینچ

    اندازه‌ها

    رایج‌ترین مدل‌ها:

    • 1U
    • 2U
    • 4U
    • Chassis

    OLT در کجای شبکه قرار دارد؟

    اینترنت
      │
Core Router
      │
Switch
      │
OLT
      │
OCDF
      │
کابل فیبر
      │
FAT
      │
Drop Cable
      │
ATB
      │
OTO
      │
ONT
      │
مودم کاربر

    تفاوت OLT با ONT

    OLT ONT
    مرکز مخابرات منزل مشترک
    اکتیو اکتیو
    مدیریت کل شبکه دریافت اینترنت
    سرویس‌دهنده مصرف‌کننده

    این ترتیب کاملاً مطابق ساختار استاندارد شبکه‌های FTTH است و خواننده مسیر انتقال سرویس را به‌صورت گام‌به‌گام درک می‌کند:

    OLT → OCDF → FAT → کابل Drop → ATB → OTO → ONT → روتر یا کامپیوتر

    ظتفاوت OLT با سرور

    سرور وظیفه اجرای سیستم‌عامل، نرم‌افزار، پایگاه داده، وب‌سایت و… را دارد.

    اما OLT فقط برای مدیریت و توزیع سرویس فیبر نوری (PON) طراحی شده است و سیستم‌عامل آن مخصوص تجهیزات مخابراتی است.

    OLT سوئیچ است؟

    ❌ نه، اما تا حدی شبیه سوئیچ عمل می‌کند.

    OLT مانند یک سوئیچ دارای پورت است، اما پورت‌های آن Ethernet معمولی نیستند.

    مثلاً روی OLT پورت‌هایی مانند:

    • GPON
    • EPON
    • XG-PON
    • XGS-PON

    وجود دارد.

    این پورت‌ها مستقیماً به فیبر نوری متصل می‌شوند.

    در کنار آن معمولاً چند پورت 10GE یا GE Uplink هم وجود دارد که به سوئیچ Core یا روتر متصل می‌شوند.

    پس OLT دقیقاً چیست؟

    بهترین تعریف این است:

    OLT یک تجهیز مخابراتی اکتیو است که بین شبکه IP اپراتور و مشترکان فیبر نوری قرار می‌گیرد.

    می‌توان آن را شبیه یک سوئیچ تخصصی مخصوص شبکه‌های FTTH دانست.

    ارتباط OLT با سوئیچ

    مثلاً در یک ISP مسیر به این شکل است:

    اینترنت
     │
Core Router
     │
Core Switch
     │
OLT
     │
فیبر نوری
     │
Splitter
     │
ONT کاربران

    یعنی:

    روتر اینترنت را می‌گیرد.

    ⬇️

    سوئیچ Core آن را توزیع می‌کند.

    ⬇️

    OLT اینترنت را روی فیبر نوری برای صدها یا هزاران مشترک ارسال می‌کند.

    یک مثال ساده

    فرض کنید یک شرکت اینترنتی مثل شاتل یا آسیاتک می‌خواهد به ۵۱۲ خانه اینترنت فیبر نوری بدهد.

    • یک روتر اینترنت را از بالادست دریافت می‌کند.
    • یک سوئیچ Core ترافیک را مدیریت می‌کند.
    • یک OLT همان اینترنت را از طریق چند پورت PON روی فیبر نوری بین صدها مشترک توزیع می‌کند.
    • در خانه هر مشترک، یک ONT سیگنال نوری را به پورت شبکه (RJ45) و اینترنت قابل استفاده تبدیل می‌کند.

    اگر بخواهم خیلی ساده بگویم:

    • 🖥️ سرور = اطلاعات و برنامه‌ها را اجرا می‌کند.
    • 🌐 سوئیچ = دستگاه‌های شبکه را به هم متصل می‌کند.
    • 📡 OLT = اینترنت را روی فیبر نوری بین تعداد زیادی مشترک توزیع و مدیریت می‌کند.

    به همین دلیل OLT را معمولاً “مرکز کنترل شبکه FTTH” می‌نامند، نه سرور و نه سوئیچ، هرچند از نظر ظاهری و ساختار رک‌مونت، شباهت زیادی به هر دو دارد.



  • اترنت-چیست-و-سوئیچ-چه-کاری-انجام-میدهد

    اترنت-چیست-و-سوئیچ-چه-کاری-انجام-میدهد

    آشنایی با سوئیچ‌های شبکه رک‌مونت و کاربرد آن‌ها در شبکه‌های اترنت و فیبر نوری

    سوئیچ شبکه (Network Switch) یکی از تجهیزات اصلی در زیرساخت شبکه‌های کامپیوتری است که وظیفه اتصال، مدیریت و هدایت ترافیک داده بین تجهیزات مختلف مانند سرورها، کامپیوترها، دوربین‌های مداربسته، اکسس پوینت‌ها و سایر دستگاه‌های شبکه را بر عهده دارد.
    در شبکه‌های سازمانی و دیتاسنتری، معمولاً از سوئیچ‌های رک‌مونت (Rack-mount Switch) استفاده می‌شود که داخل رک شبکه نصب شده و به‌صورت متمرکز کل شبکه را مدیریت می‌کنند.

    اترنت چیست و سوئیچ چه کاری انجام می‌دهد؟

    اترنت (Ethernet) یک استاندارد ارتباطی در شبکه‌های محلی (LAN) است که انتقال داده را به‌صورت فریم‌های دیجیتال از طریق کابل‌های مسی (مانند Cat6) یا فیبر نوری انجام می‌دهد.
    سوئیچ شبکه این فریم‌ها را دریافت کرده و بر اساس آدرس MAC مقصد، آن‌ها را فقط به پورتی ارسال می‌کند که دستگاه مقصد به آن متصل است؛ این موضوع باعث افزایش سرعت، امنیت و کاهش ترافیک اضافی در شبکه می‌شود.

    تبدیل اترنت به فیبر و بالعکس

    سوئیچ‌های رک‌مونت معمولاً دارای دو نوع پورت هستند:

    پورت‌های اترنت (RJ45) برای کابل‌های مسی

    پورت‌های فیبر نوری (SFP / SFP+ / QSFP)

    این ترکیب به سوئیچ اجازه می‌دهد:

    سیگنال الکتریکی اترنت را به سیگنال نوری فیبر تبدیل کند.

    یا برعکس، ارتباط فیبر نوری را به اترنت مسی تحویل دهد.

    به همین دلیل، سوئیچ‌ها نقش پل ارتباطی بین شبکه‌های مسی و فیبری را ایفا می‌کنند.

    تعداد پورت‌ها در سوئیچ‌های برندهای مختلف

    برندهایی مانند Cisco، D-Link و TP-Link سوئیچ‌هایی با تعداد پورت‌های متنوع ارائه می‌دهند، از جمله:

    8 پورت

    16 پورت

    24 پورت

    48 پورت

    انتخاب تعداد پورت به مقیاس شبکه، تعداد تجهیزات و امکان توسعه آینده بستگی دارد.

    ماژول‌های فیبر نوری (SFP) و کاربرد آن‌ها

    بسیاری از سوئیچ‌های رک‌مونت دارای اسلات ماژول هستند که می‌توان در آن‌ها ماژول‌های فیبر نوری نصب کرد. این ماژول‌ها وظیفه تبدیل سیگنال الکتریکی به نوری یا بالعکس را بر عهده دارند.

    برخی ماژول‌ها به‌صورت جفت (Pair) استفاده می‌شوند، زیرا:

    یک ماژول برای ارسال (TX)

    ماژول دیگر برای دریافت (RX)

    در لینک‌های فیبر نوری، ارتباط هم‌زمان دوطرفه نیازمند این جفت بودن است. در بعضی مدل‌های خاص (BiDi)، این ارسال و دریافت روی یک تار فیبر انجام می‌شود اما همچنان منطق جفت بودن در دو سمت لینک حفظ می‌شود.

    PoE چیست و چه کاری انجام می‌دهد؟

    PoE (Power over Ethernet) فناوری‌ای است که امکان انتقال هم‌زمان داده و برق را از طریق یک کابل شبکه فراهم می‌کند.
    سوئیچ‌های PoE می‌توانند تجهیزاتی مانند دوربین مداربسته-تلفن IP-اکسس پوینت را بدون نیاز به آداپتور برق جداگانه تغذیه کنند.

    معمولاً همه پورت‌های سوئیچ PoE نیستند و مثلاً:

    8 یا 16 پورت PoE چند پورت عادی (پورت Uplink) نیز دارند .

    پورت Uplink چیست؟

    پورت‌های Uplink برای اتصال سوئیچ به تجهیزات بالادستی مانند سوئیچ مرکزی ،روتر و فایروال استفاده می‌شوند.
    این پورت‌ها معمولاً سرعت بالاتری (1G، 10G یا بیشتر) دارند و گلوگاه شبکه را کاهش می‌دهند.



    1️⃣ آیا دو تا ماژول جفت روی یک سوئیچ نصب می‌شن یا روی دو سوئیچ جدا؟

    ❌ نه، روی یک سوئیچ نصب نمی‌شن
    ✅ روی دو دستگاهِ دو سر لینک نصب می‌شوند .

    یک سوئیچ داخل رک شرکت

    یک سوئیچ یا روتر یا سرور توی اتاق دیگه یا ساختمون دیگر

    👉به هر سمت لینک فیبر نوری، یک ماژول نصب می شود  پس:

    ماژول اول → روی سوئیچ A

    ماژول دوم → روی سوئیچ B

    این دو ماژول  با هم «جفت لینک» می شوند .

    📌 فیبر نوری همیشه بین دو دستگاه معنا دارد، نه روی یه دستگاه.



    2️⃣ TX و RX چیست ؟

    TX (Transmit) ارسال فرستادن دیتا
    RX (Receive) دریافت گرفتن دیتا

    در فیبر نوری:

    TX → نور را ارسال می کند .

    RX → نور را دریافت می‌کند

    📌 ارتباط درست وقتی اتفاق می‌افتد که:

    TX دستگاه A → RX دستگاه B

    TX دستگاه B → RX دستگاه A

    3️⃣ چه ماژول‌هایی «جفتی» هستند؟ (Dual Fiber)

    🔹 SFP معمولی (Dual Fiber)

    رایج‌ترین مدل بازار 👇

    مشخصات:

    دو تار فیبر نیاز داره

    یک تار برای TX

    یک تار برای RX

    دو طرف لینک → دقیقاً یک مدل ماژول

    مثلاً:

    SFP 1G SX 850nm

    SFP 1G LX 1310nm

    📌 این‌ها جفتی محسوب می‌شن چون:

    باید دو ماژول یکسان

    روی دو دستگاه مختلف نصب بشن



    4️⃣ چه ماژول‌هایی «تکی» هستن؟ (BiDi / Single Fiber)

    🔹 BiDi SFP (Single Fiber)

    اینا همونایی‌ان که مردم می‌گن «جفت جفت میان» ولی فرق دارن 👇

    ویژگی:

    فقط یک تار فیبر

    ارسال و دریافت روی طول موج متفاوت

    مثال خیلی مهم:

    ماژول A: TX=1310nm / RX=1550nm

    ماژول B: TX=1550nm / RX=1310nm

    📌 این دو تا:

    مکمل هم هستن

    حتماً باید با هم استفاده بشن

    جاشون قابل جابجایی نیست

    ⛔ اگه اشتباه بزنی:

    لینک اصلاً بالا نمیاد



    5️⃣ جمع‌بندی خیلی خلاصه (مخصوص کار فروش و فنی)

    🔸 ماژول‌های Dual Fiber دو ماژول کاملاً یکسان- TX/RX جدا روی دو تار -رایج، ساده، کم‌ریسک

    🔸 ماژول‌های BiDi یک تار فیبر دو ماژول مکمل (A و B) TX/RX روی طول موج متفاوت مناسب وقتی فیبر کم دارید



  • Access Point چیست؟

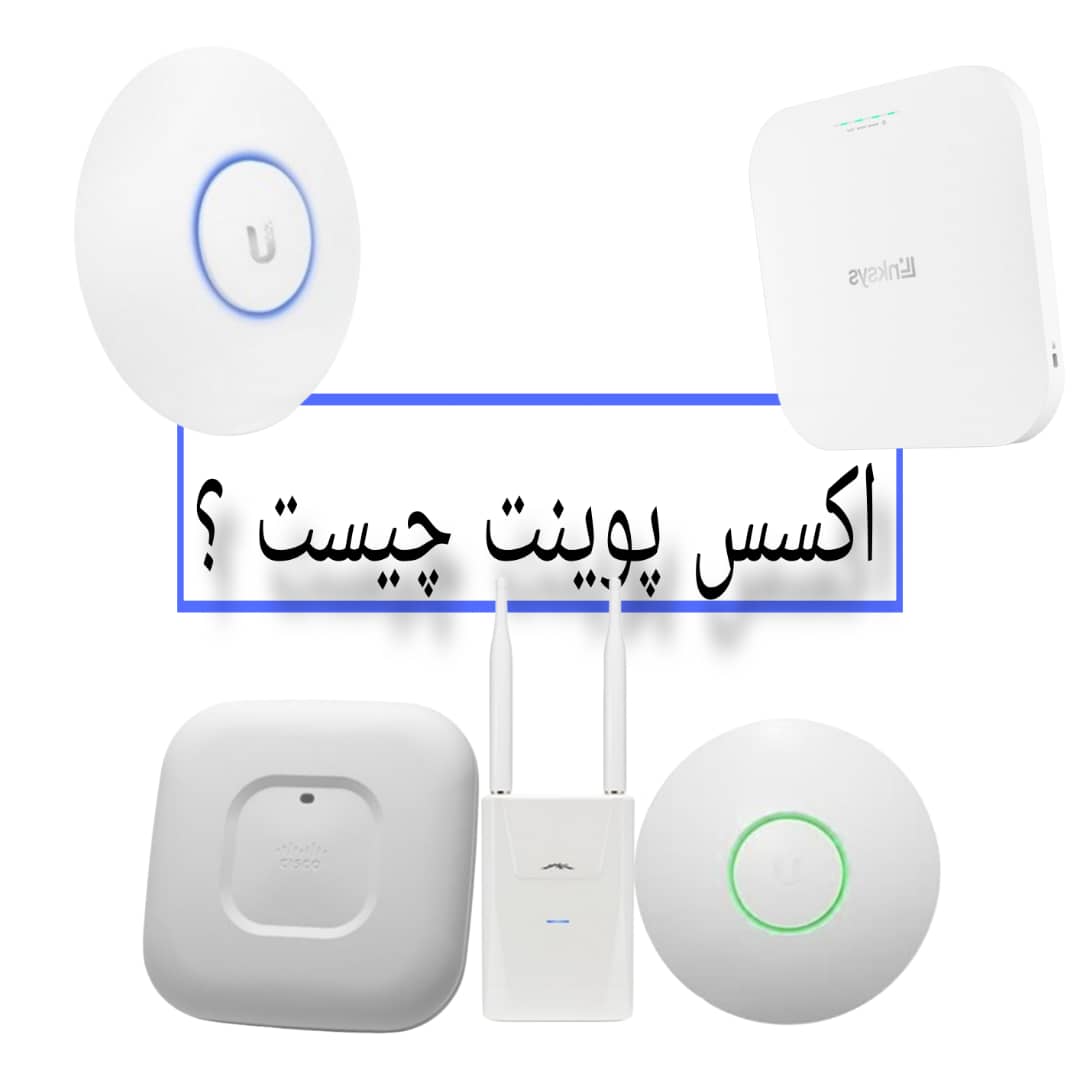

    Access Point چیست؟

    Access Point چیست؟

    Access Point یا به‌اختصار AP دستگاهی است که امکان اتصال بی‌سیم (Wi-Fi) را برای کاربران فراهم می‌کند و شبکه کابلی (LAN) را به شبکه بی‌سیم (WLAN) تبدیل می‌کند.
    اکسس پوینت‌ها معمولاً در سازمان‌ها، شرکت‌ها، مراکز تجاری، هتل‌ها، دانشگاه‌ها و محیط‌های پرتراکم استفاده می‌شوند.

    مدل‌ها و انواع Access Point

    1.Access Point SOHO (خانگی)

    • مناسب خانه و دفاتر کوچک
    • تعداد کاربر محدود
    • مدیریت ساده
    • مثال: TP-Link Home AP، Asus AP
    1. Access Point Enterprise (سازمانی)
    • مناسب شرکت‌ها و دیتاسنترها
    • پشتیبانی از VLAN، QoS، Roaming
    • مدیریت متمرکز
    • مثال: Cisco Catalyst AP، Aruba AP

    3.Access Point Ceiling Mount (سقفی)

    • نصب روی سقف
    • پوشش یکنواخت
    • رایج در ادارات و فروشگاه‌ها
    1. Access Point Wall Mount (دیواری)
    • مناسب هتل‌ها و اتاق‌ها
    • نصب مستقیم روی باکس شبکه

    5.Access Point Outdoor

    • مقاوم در برابر رطوبت، گردوغبار و دما
    • دارای استاندارد IP65 / IP67
    • مناسب محوطه باز، پارکینگ و کارخانه

    6.Access Point PoE

    • تغذیه از طریق کابل شبکه
    • کاهش کابل‌کشی برق
    • سازگار با IEEE 802.3af / at / bt



    کاربردهای Access Point

    • ایجاد شبکه Wi-Fi پایدار
    • افزایش پوشش بی‌سیم
    • اتصال تعداد زیاد کاربر به شبکه
    • Roaming بدون قطع اتصال
    • استفاده در پروژه‌های VoIP، دوربین IP و IoT



    شرکت‌های تولیدکننده Access Point

    🔹 برندهای خارجی (بین‌المللی)

    این برندها دارای Datasheet و استانداردهای بین‌المللی مانند IEEE 802.11ac / ax / be هستند.



    🔹 برندهای داخلی (ایرانی)

    در ایران تولید Access Point در سطح OEM یا مونتاژ محدود انجام می‌شود و عمده بازار وابسته به واردات برندهای خارجی است.
    بیشتر محصولات موجود با برند ایرانی، مبتنی بر چیپست‌های خارجی هستند.



    وضعیت نمایندگی و واردات در ایران

    • اغلب برندهای خارجی نمایندگی رسمی مستقیم ثبت‌شده ندارند
    • محصولات از طریق واردکنندگان و توزیع‌کنندگان شبکه وارد می‌شوند
    • برندهایی مثل TP-Link، Ubiquiti، MikroTik و Huawei در بازار ایران به‌صورت گسترده در دسترس هستند
    • پشتیبانی و گارانتی معمولاً توسط شرکت واردکننده ارائه می‌شود



    جمع‌بندی

    Access Point قلب شبکه بی‌سیم است و انتخاب درست آن تأثیر مستقیم بر کیفیت ارتباط، امنیت و تجربه کاربران دارد.
    در پروژه‌های حرفه‌ای، انتخاب برند معتبر، استاندارد Wi-Fi جدید و قابلیت مدیریت متمرکز اهمیت بالایی دارد.
