در دنیای برق و شبکه، کابل‌ها فقط یک رشته‌ی رسانا نیستند؛ هر کدام از آن‌ها با ویژگی‌ها و اصطلاحات خاص خود طراحی شده‌اند تا برای شرایط و کاربردهای متفاوت مورد استفاده قرار گیرند.
واژه‌هایی مثل بی‌متال، آرموردار، مهار‌دار، دراپ، زوج، افشان، مفتولی یا عباراتی مثل کابل فشار قوی و فشار ضعیف، در نگاه اول شاید پیچیده به نظر برسند، اما در واقع هر کدام بیانگر نوع ساختار، جنس رسانا یا شرایط کاری کابل هستند.

در این مقاله از فاوا صنعت آریا (Fava Sanat Arya) قصد داریم این اصطلاحات را به زبانی ساده و فنی بررسی کنیم تا هنگام انتخاب یا سفارش کابل، دید دقیق‌تر و حرفه‌ای‌تری داشته باشید.
از تفاوت کابل‌های مسی و آلومینیومی گرفته تا شناخت کابل‌های افشان، نیمه‌افشان و مفتولی و کاربرد آن‌ها در صنعت، ساختمان، یا پروژه‌های مخابراتی.

Core (کر) در کابل چیست؟

در کابل‌ها، واژه‌ی Core (کر) به تعداد رشته‌های هادی داخلی اشاره دارد،
به‌عنوان مثال، وقتی گفته می‌شود کابل 4C یا 4 Core Cable، یعنی کابل دارای چهار رشته‌ی هادی مجزا است.

🔹 در کابل‌های برق، هر کر معمولاً نقش مشخصی دارد — مثلاً یک کر برای فاز، یکی برای نول و دیگری برای ارت.
🔹 در کابل‌های کنترل یا سیگنال، هر کر برای انتقال فرمان یا داده‌ی مجزا استفاده می‌شود.

تعداد کر در کابل‌ها بسته به نوع و کاربرد آن متفاوت است:

• کابل‌های برق معمولاً از ۲ تا ۵ کر دارند (مثل 2C، 3C، 4C یا 5C).

• کابل‌های کنترل ممکن است از ۲ تا بیش از ۶۰ کر ساخته شوند، بسته به نیاز مدارهای فرمان.

• در کابل‌های فیبر نوری نیز، واژه‌ی Core گاهی برای اشاره به تعداد تارهای نوری به‌کار می‌رود (مثلاً 12 Core Fiber Cable).

کابل زوجی (Twisted Pair Cable)

در کابل‌های مخابراتی، “زوج” به دو رشته تابیده‌شده به هم گفته می‌شود که برای کاهش نویز به‌کار می‌رود.
🔹 نماد:

• UTP (Unshielded Twisted Pair)

• STP (Shielded Twisted Pair)

• FTP (Foiled Twisted Pair)

🔹 کاربرد: شبکه‌های تلفن، دیتا، LAN و اترنت.

• کابل 1 Pair → دو رشته تابیده‌شده (۲ سیم)

• کابل 2 Pair → ۴ رشته (۲ زوج)

• کابل 4 Pair → ۸ رشته (کابل شبکه LAN، مثل Cat6)

• کابل‌های تلفن یا دیتا ممکنه تا ۲۵، ۵۰ یا ۱۰۰ Pair هم داشته باشن.

🔸 در این کابل‌ها نمی‌گن “4 Core”، چون هادی‌ها به‌صورت زوج تابیده (Twisted Pair) هستن، نه رشته‌های مجزا.

   بی‌متال (Bimetal)

بی‌متال ترکیبی از دو فلز با ضریب انبساط حرارتی متفاوت است که معمولاً در رله‌های حرارتی و کلیدهای محافظ موتور استفاده می‌شود. در کابل‌ها، اصطلاح بی‌متال معمولاً به سیم‌های آلومینیومی با پوشش مسی (CCA: Copper Clad Aluminum) اشاره دارد.
🔹 کاربرد: کاهش هزینه در پروژه‌هایی که جریان پایین‌تری دارند.
🔹 نکته: مقاومت الکتریکی بالاتر از مس دارد و در مدارهای قدرت توصیه نمی‌شود.

  کابل کنترل (Control Cable)

کابل کنترل برای انتقال سیگنال‌های کنترلی و فرمان بین تجهیزات صنعتی به‌کار می‌رود.
🔹 کد اختصاری: YY، SY، CY (در استاندارد اروپایی)
🔹 ویژگی: انعطاف‌پذیری بالا، گاهی با شیلد برای جلوگیری از نویز.
🔹 کاربرد: تابلو برق، PLC، خطوط اتوماسیون.

• Li → کابل با عایق PVC سبک و هادی افشان

• C → وجود شیلد از نوع Copper Braid (بافت مسی)

• Y → غلاف بیرونی PVC

• YY → بدون شیلد یا آرمور (Unscreened)
•  S → وجود شیلد فولادی از نوع Steel Wire Braid (SWB)

• نمونه پارت‌نامبر:
  LiCY 10×0.5mm²

• ساختار نام:

  • Li → کابل با عایق PVC سبک و هادی افشان

  • C → وجود شیلد از نوع Copper Braid (بافت مسی)

  • Y → غلاف بیرونی PVC

توضیح: کابل‌های CY دارای شیلد بافته مسی هستن که از سیگنال در برابر نویز و تداخل الکترومغناطیسی محافظت می‌کنه.

⚙️ کابل آرموردار (Armored Cable)

کابل آرموردار، کابلیست که یک لایه فلزی محافظ (Armor) بین غلاف داخلی و غلاف بیرونی خودش داره.
این لایه، کابل رو در برابر فشار مکانیکی، ضربه، حیوانات جونده، یا دفن در خاک محافظت می‌کنه.
در استاندارد انگلیسی (مثل BS5467 یا BS6346) معمولاً از حروف A یا SWA برای نشون دادن این لایه استفاده می‌شه.

• نمونه پارت‌نامبر:
  AL/XLPE/PVC/AWA/PVC 3×70mm²
  یا
  CU/XLPE/PVC/BWA/PVC 3×25mm²

   کابل دراپ (Drop Cable)

کابل Drop یا “کابل انشعاب” در شبکه‌های FTTH (Fiber To The Home) برای اتصال مشترک به شبکه اصلی استفاده می‌شود.کابل دراپ معمولاً شامل یک یا چند فیبر نوری Single Mode (SM) هست که در یک روکش صاف یا دایره‌ای قرار گرفته و دو طرفش توسط سیم فولادی یا FRP (Fiber Reinforced Plastic) تقویت شده تا در برابر کشش و خمش مقاوم بشه.
🔹 ساختار: فیبر نوری با روکش تقویت‌شده و گاهی سیم فولادی در دو طرف.
🔹 کاربرد: نصب بین جعبه انشعاب و محل کاربر.
🔹 نماد: معمولاً با عبارت Flat Drop Cable شناخته می‌شود.

1. Flat Drop Cable (تخت و دو سیمه)

• نمونه پارت‌نامبر:
  GJXFH 1 Core Flat Drop Cable
  یا
  G657A1 Flat Drop Cable, 1 Fiber, FRP Strength Member

• ساختار نام:

  • G → کابل فیبر نوری (Optical Fiber Cable)

  • JX → مخصوص شبکه‌های FTTH

  • F → ساختار Flat (تخت)

  • H → غلاف PVC یا LSZH

2. Round Drop Cable (دایره‌ای و مقاوم‌تر)

• نمونه پارت‌نامبر:
  GJYXCH 2 Core Round Drop Cable
  یا
  G657A2 2F Drop Cable, Steel Wire Strength Member

• ساختار نام:

  • GJY → کابل فیبر نوری برای دسترسی کاربر

  • X → دارای عضو مقاوم فلزی (Steel Wire)

  • C → غلاف مرکزی دایره‌ای

  • H → غلاف نهایی LSZH یا PVC

کابل افشان، نیمه‌افشان و مفتولی (Rigid)

• افشان (Flexible): چند رشته نازک مسی، بسیار نرم و منعطف.
  🔸 مناسب پریزها، وسایل برقی و کابل‌کشی داخلی ساختمان.

• نیمه‌افشان: بین حالت افشان و مفتولی؛ کمی انعطاف دارد.
  🔸 مناسب تابلو برق‌ها.

• خشک یا مفتولی (Solid): تک‌سیم ضخیم مسی.
  🔸 مناسب سیم‌کشی ثابت و تابلوهای قدرت.

          🔹 نماد:

• • NYA (مفتولی)

  • NYAF (افشان)

تفاوت “فلکسیبل (Flexible)” با “لوله فلکسی”

۱. فلکسیبل (Flexible Cable)

وقتی در مورد کابل حرف می‌زنیم، واژه‌ی Flexible (یا به فارسی “افشان”) به جنس و ساختار هادی اشاره دارد .

2.لوله فلکسی (Flexible Conduit / Hose)
در اینجا “فلکسی” دیگر نوع کابل نیست، بلکه نوع پوشش یا مسیر عبور کابل است.

لوله فلکسی یه مجرای محافظه که کابل‌ها از داخلش عبور می‌کنن تا از رطوبت، ضربه و آسیب مکانیکی در امان بمانند. معمولاً از فلز روکش‌دار یا PVC تقویت‌شده ساخته می‌شه.

فشار قوی و فشار ضعیف

• فشار ضعیف (LV): تا ۱۰۰۰ ولت → کابل‌های ساختمانی و صنعتی سبک.

• فشار متوسط (MV): ۱ تا ۳۶ کیلوولت → کابل‌های انتقال برق شهری.

• فشار قوی (HV): بالای ۳۶ کیلوولت → شبکه‌های انتقال نیرو.
  🔹 نماد بین‌المللی: LV / MV / HV

9. مسی یا آلومینیومی؟

• مسی: رسانایی بهتر، افت ولتاژ کمتر، مقاومت مکانیکی بالاتر.

• آلومینیومی: سبک‌تر و ارزان‌تر، ولی مقاومت الکتریکی بیشتر.
  🔹 در پروژه‌های صنعتی و ساختمان‌های حساس، مسی ترجیح داده می‌شود.

کابل مدیریت رک (Cable Management Panel) یک قطعه سختافزاری است که در رکهای شبکه (Rack) نصب میشود تا به سازماندهی، هدایت و محافظت از کابلها در محیطهای پرترافیک مانند دیتاسنترها، سرورخانهها و اتاقهای شبکه کمک کند. این پنلها باعث کاهش درهمریختگی کابلها، بهبود جریان هوا و سهولت در تعمیر و نگهداری میشوند.

انواع کابل مدیریت رک:

• پنل مدیریت افقی (Horizontal Cable Management Panel):

معمولاً در جلوی یا پشت رک و بین تجهیزاتی مانند سوئیچها و پچپنلها نصب میشود. برای مرتبسازی کابلها در جهت افقی استفاده میشود. دارای حلقهها یا شیارهایی برای هدایت کابلهاست.

• پنل مدیریت عمودی (Vertical Cable Management Panel):

در کنارههای رک نصب میشود. برای هدایت کابلها به صورت عمودی از بالای رک به پایین یا بالعکس استفاده میشود. معمولاً دارای درپوش یا محافظ برای پنهان کردن کابلهاست.

• پنل مدیریت پشت رک (Rear Cable Management Panel):

در پشت رک نصب میشود تا کابلهای متصل به پورتهای پشتی تجهیزات را سازماندهی کند.

پنل مدیریت افقی (Horizontal Cable Management Panel)

یک ابزار مدیریت کابل است که در رک های شبکه (Network Racks) یا کابینت های سرور نصب می‌شود و به سازمان‌دهی و مرتب‌سازی کابل‌های افقی بین تجهیزات شبکه (مانند سوئیچ‌ها، روترها و پچ پنل‌ها) کمک می‌کند.

ویژگی‌ها و کاربردها:

مدیریت کابل‌های افقی: این پنل‌ها معمولاً بین تجهیزات رک (مثل سوئیچ و پچ پنل) نصب می‌شوند تا کابل‌های پچ (Patch Cables) را به صورت منظم و بدون پیچ‌خوردگی هدایت کنند.

جلوگیری از درهم‌ریختگی کابل‌ها: با استفاده از این پنل‌ها، کابل‌ها به صورت مرتب و طبقه‌بندی‌شده قرار می‌گیرند، که باعث کاهش احتمال خرابی کابل‌ها و بهبود جریان هوا در رک می‌شود.

طراحی باز یا بسته: برخی از مدل‌ها به صورت باز (Open Frame) هستند و فقط راهنماهایی برای عبور کابل دارند. برخی دیگر بسته (با درپوش) هستند که کابل‌ها را کاملاً پوشش می‌دهند و ظاهر تمیزتری ایجاد می‌کنند.

قابلیت نصب آسان: این پنل‌ها معمولاً با پیچ یا ابزار مخصوص روی ریل‌های عمودی رک (Rack Rails) نصب می‌شوند.

ظرفیت مختلف: بسته به مدل، می‌توانند تعداد متفاوتی کابل (معمولاً ۱۲ تا ۴۸ کابل) را مدیریت کنند.

انواع پنل مدیریت افقی:

پنل‌های ساده (بدون درپوش): برای محیط‌هایی که نیاز به دسترسی سریع به کابل‌ها دارند.

پنل‌های دردار: برای محیط‌های حرفه‌ای که زیبایی و حفاظت از کابل‌ها مهم است.

پنل‌های ترکیبی با مدیریت عمودی: در برخی رک‌ها، این پنل‌ها همراه با مدیریت عمودی (Vertical Management) استفاده می‌شوند تا کابل‌ها از بالا یا پایین رک نیز مرتب شوند.

مزایا:

✔ کاهش تداخل و نویز در کابل‌ها

✔ سهولت در تعمیر و نگهداری

✔ بهبود تهویه هوا در رک

✔ افزایش طول عمر کابل‌ها

پنل مدیریت عمودی (Vertical Cable Management Panel)

یک ابزار سازماندهی کابل است که در راک‌ها (Rack) و محیط‌های شبکه استفاده می‌شود تا کابل‌ها را به صورت عمودی مرتب و مدیریت کند. این پنل‌ها به‌ویژه در دیتاسنترها، سرورخانه‌ها و محیط‌های IT کاربرد دارند تا از شلوغی و درهم‌ریختگی کابل‌ها جلوگیری کنند.

ویژگی‌ها و مزایا:

سازماندهی کابل‌ها: کابل‌های شبکه، برق و سایر اتصالات را به صورت مرتب و طبقه‌بندی‌شده در راک نگه می‌دارد. از گره‌خوردن و آسیب به کابل‌ها جلوگیری می‌کند.

طراحی عمودی: به صورت عمودی در کنار یا بین تجهیزات نصب می‌شود و کابل‌ها را در امتداد ارتفاع راک هدایت می‌کند. معمولاً در کنار پنل‌های مدیریت افقی استفاده می‌شود تا مدیریت کابل‌ها را کامل کند.

جنس و ساختار: از جنس پلاستیک مقاوم یا فلز (معمولاً آلومینیوم یا فولاد) ساخته می‌شود. دارای حفره‌ها، قلاب‌ها یا بست‌های مخصوص برای عبور کابل‌هاست.

تهویه و خنک‌سازی: برخی مدل‌ها دارای طراحی مشبک هستند تا جریان هوا را بهبود بخشند و از گرمایش بیش‌ازحد جلوگیری کنند.

نصب آسان: با پیچ یا ابزار مخصوص روی ریل‌های استاندارد راک (معمولاً ۱۹ اینچی) نصب می‌شود.

انواع پنل مدیریت عمودی کابل:

پنل‌های ساده (بدون درپوش): برای دسترسی سریع به کابل‌ها.

پنل‌های دردار: برای پنهان‌کردن کابل‌ها و ظاهر تمیزتر.

پنل‌های مشبک: برای بهبود تهویه و کاهش وزن.

کاربردها:

دیتاسنترها و سرورخانه‌ها

شبکه‌های سازمانی و مراکز ارتباطی

سیستم‌های صوتی و تصویری(AV Racks)

تفاوت با پنل مدیریت افقی:

پنل عمودی: در کناره‌های راک نصب می‌شود و کابل‌ها را بین طبقات مختلف هدایت می‌کند.

پنل افقی: بین تجهیزات در یک طبقه قرار می‌گیرد و کابل‌ها را به صورت افقی مدیریت می‌کند.

پنل مدیریت پشت رک (Rear Cable Management Panel)

پنل مدیریت پشت رک (Rear Cable Management Panel) یک قطعه سختافزاری است که در قسمت پشتی رک (رک سرور یا شبکه) نصب میشود و هدف اصلی آن مدیریت و سازماندهی کابلها در محیط رک است. این پنل به حفظ نظم، جلوگیری از گرهخوردگی کابلها و بهبود جریان هوا در رک کمک میکند.

ویژگی‌های اصلی:

سازماندهی کابل‌ها:

کابل‌های شبکه، برق، فیبر نوری و دیگر اتصالات را در مسیرهای مشخص هدایت میکند. از شلوغی و درهم‌تنیدگی کابل‌ها جلوگیری میکند.

بهبود تهویه و خنک‌سازی:

با مرتب کردن کابل‌ها، مانع مسدود شدن جریان هوا در رک میشود. از گرمایش بیش از حد تجهیزات جلوگیری میکند.

محافظت از کابل‌ها:

از آسیب فیزیکی کابل‌ها (خمش بیش از حد، کشیدگی یا ساییدگی) جلوگیری میکند.

سهولت در نگهداری و تعمیرات:

دسترسی به کابل‌ها را آسانتر میکند و تعویض یا عیبیابی را سریعتر میکند.

انواع پنل‌های مدیریت کابل پشت رک:

پنل‌های ثابت (Fixed): برای محیط‌هایی که تغییرات کابل‌کشی کم است.

پنل‌های مفصلی (Hinged): قابلیت باز و بسته شدن دارند و دسترسی راحت‌تری فراهم میکنند.

پنل‌های عمودی (Vertical): در کنار رک نصب میشوند و برای کابل‌های بلندتر مناسب هستند.

کاربردها:

مراکز داده (Data Centers)

رک‌های سرور و شبکه

اتاق‌های ارتباطات (تله‌کام)

مزایای استفاده از پنل مدیریت کابل:

✅ کاهش درهمریختگی کابلها – از پیچخوردگی و گرهخوردن کابلها جلوگیری میکند.

✅ بهبود تهویه هوا – با کاهش انباشت کابلها، جریان هوا در رک بهتر میشود.

✅ سهولت در عیبیابی و تعمیرات – دسترسی به کابلها آسانتر میشود.

✅ حفاظت از کابلها – از آسیب فیزیکی و خمشدن بیش از حد کابلها جلوگیری میکند.

✅ ظاهر منظم و حرفهای – محیط کار تمیز و سازمانیافتهتر به نظر میرسد.

جنس و طراحی:

معمولاً از پلاستیک مقاوم یا فلز ساخته میشوند.

برخی مدلها چرخشی یا مفصلی هستند تا انعطافپذیری بیشتری در هدایت کابلها داشته باشند.

در اندازه های 1U، 2U یا بیشتر متناسب با ابعاد رک موجود هستند.

کاربردها:

دیتاسنترها و سرورخانه ها

اتاقهای شبکه و ارتباطات

مراکز مخابراتی و سیستم های VoIP

اگر قصد راه اندازی یک رک منظم و بهینه دارید، استفاده از پنلهای مدیریت کابل یک انتخاب ضروری است.

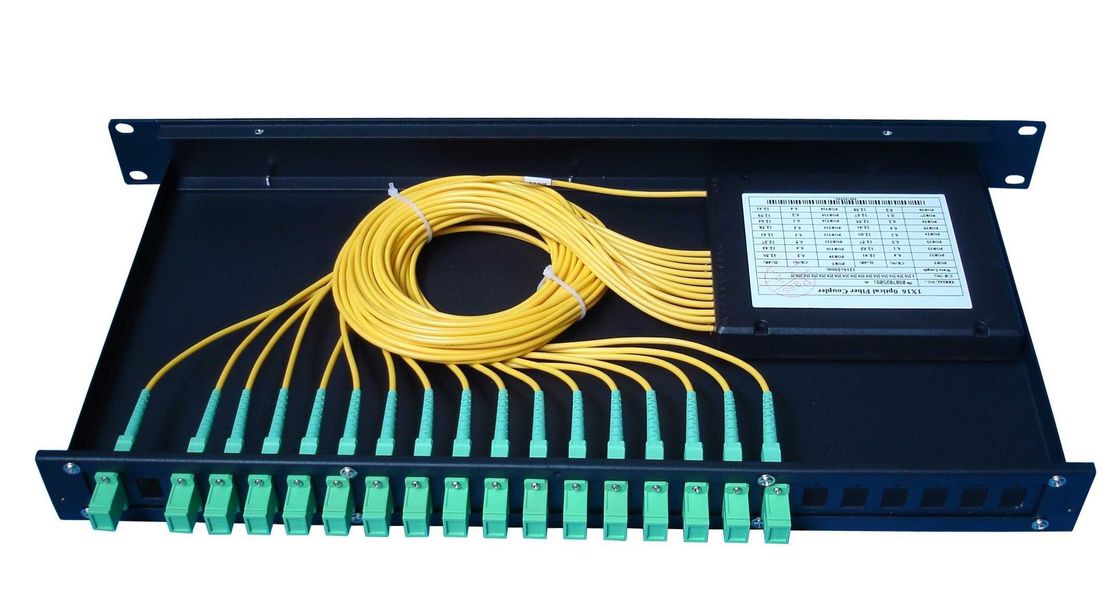

پچ پنل فیبر نوری (Optical Fiber Patch Panel) یکی از تجهیزات مهم در شبکه‌های نوری است که برای مدیریت و سازماندهی کابل‌های فیبر نوری استفاده می‌شود. این پنل‌ها به عنوان نقطه‌ای برای اتصال، توزیع و تست سیگنال‌های نوری عمل می‌کنند.

انواع پچ پنل فیبر نوری:

1. پچ پنل رکمونت (Rackmount): برای نصب در رک‌های شبکه طراحی شده‌اند. در مدل‌های ۱U، ۲U و ۴U موجود هستند.
2. پچ پنل دیواری (Wall Mount): برای نصب روی دیوار مناسب هستند. معمولاً در محیط‌های کوچک‌تر استفاده می‌شوند.
3. پچ پنل‌های ماژولار: قابلیت نصب ماژول‌های مختلف مانند LC، SC، ST و MTP/MPO را دارند. انعطاف‌پذیری بیشتری در اتصالات ارائه می‌دهند.

پچ پنل رکمونت (Rackmount):

پچ پنل رکمونت (Rackmount Patch Panel) یکی از تجهیزات مهم در شبکه های کامپیوتری است که برای مدیریت و سازماندهی کابلهای شبکه در رکهای استاندارد استفاده میشود. این پنل معمولاً در رکهای ۱۹ اینچی نصب شده و به عنوان نقطه مرکزی برای اتصال کابلهای شبکه عمل میکند.

ویژگی‌های اصلی پچ پنل رکمونت:

طراحی رکمونت: قابلیت نصب در رک‌های استاندارد ۱۹ اینچی با ارتفاع ۱U، ۲U و غیره. امکان نصب ثابت یا ماژولار (بسته به مدل).

تعداد پورت‌ها: معمولاً در مدل‌های ۱۲، ۲۴، ۴۸ پورت ارائه می‌شود. پورت‌ها می‌توانند از نوع RJ45، فیبر نوری یا ترکیبی باشند

پشتیبانی از استانداردهای کابل‌کشی: سازگار با Cat5e، Cat6، Cat6a، Cat7 و حتی فیبر نوری (در مدل‌های SFP/LC/SC). امکان پیکربندی به صورت UTP یا STP.

مدیریت کابل‌ها: دارای راهنمای کابل (Cable Management) برای نظم‌دهی به کابل‌ها. کاهش درهم‌ریختگی کابل‌ها و بهبود جریان هوا در رک.

کاربردها: مراکز داده (Data Centers) شبکه‌های سازمانی (Enterprise Networks) سیستم‌های مخابراتی و دفاتر اداری.

انواع پچ پنل‌های رکمونت:

• پچ پنل مسی (RJ45): برای کابل‌های اترنت (مانند Cat6).
• پچ پنل فیبر نوری: برای اتصالات فیبر نوری (مثل LC، SC، MTP).
• پچ پنل ترکیبی: ترکیبی از پورت‌های مسی و فیبر.

مزایای استفاده از پچ پنل رکمونت:

✅ کاهش پیچیدگی کابل‌کشی

✅ امکان تغییرپذیری و انعطاف‌پذیری در شبکه

✅ افزایش قابلیت نگهداری و عیب‌یابی

✅ بهبود ظاهر و نظم رک شبکه

پچ پنل دیواری (Wall Mount):

پچ پنل دیواری (Wall-Mounted Patch Panel) یکی از تجهیزات مهم در شبکههای کامپیوتری و سیستمهای کابلکشی ساختاریافته است که برای مدیریت و سازماندهی اتصالات کابلهای شبکه استفاده میشود.

کاربرد پچ پنل دیواری:

مرتبسازی کابلها: امکان نظمدهی به کابلهای شبکه و جلوگیری از شلوغی و درهمریختگی.

اتصال تجهیزات شبکه: ارتباط بین کابلهای ثابت (از دیوار یا داکت) و سوئیچ یا روتر را فراهم میکند.

قابلیت نگهداری آسان: دسترسی راحت برای تعمیر، تعویض یا اضافه کردن پورتهای جدید

نصب در محیط های کوچک: مناسب برای دفاتر، منازل، اتاق سرورهای کوچک و فضاهایی که نیاز به نصب رک وجود ندارد

انواع پچ پنل دیواری:

پچ پنل مسی (برای کابلهای Cat5e, Cat6, Cat6a): معمولاً ۱۲، ۲۴ یا ۴۸ پورت دارد. برای شبکههای اترنت (LAN) استفاده میشود.

پچ پنل فیبر نوری: برای اتصالات فیبر نوری (Single-mode یا Multi-mode) طراحی شده است. در شبکههای پرسرعت و مراکز داده کاربرد دارد.

پچ پنل‌های ماژولار:

پچ پنل‌های ماژولار (Modular Patch Panels) یکی از انواع پچ پنل‌های مورد استفاده در شبکه‌های ساختاریافته (Structured Cabling) هستند که انعطاف‌پذیری و مدیریت بهتری را در مقایسه با پچ پنل‌های ثابت ارائه می‌دهند.

ویژگی‌های پچ پنل‌های ماژولار:

قابلیت تعویض و سفارشی‌سازی: این پچ پنل‌ها از ماژول‌های جداگانه (مانند پورت‌های RJ45، فیبر نوری، یا حتی پورت‌های ترکیبی) تشکیل شده‌اند که می‌توان آنها را به‌صورت جداگانه نصب، تعویض یا ارتقا داد. کاربر می‌تواند بسته به نیاز خود، ماژول‌های مختلف را در یک شاسی (Chassis) قرار دهد.

انعطاف‌پذیری بالا: امکان ترکیب پورت‌های مختلف (مثلاً Cat6، Cat6A، فیبر نوری Single-mode/Multi-mode) در یک پچ پنل. مناسب برای محیط‌هایی که نیاز به تغییرات مکرر در زیرساخت شبکه دارند.

مدیریت آسان کابل‌ها: طراحی ماژولار به کاهش شلوغی کابل‌ها کمک می‌کند و نگهداری را ساده‌تر می‌سازد. برخی مدل‌ها دارای راهنمای کابل (Cable Manager) داخلی هستند.

مقیاس‌پذیری: به‌راحتی می‌توان پورت‌های جدید را بدون نیاز به تعویض کل پچ پنل اضافه کرد.

کاربردهای متنوع: دیتاسنترها شبکه‌های اداری و سازمانی مراکز ارتباطی (Telecom Rooms)

انتخاب پچ پنل مناسب:

تعداد پورت‌ها: بسته به نیاز شبکه (معمولاً ۱۲، ۲۴، ۴۸ یا ۹۶ پورت). نوع کانکتور: LC، SC، ST یا MTP/MPO.

مشخصات فنی: تلفات بازگشتی (Return Loss) و تلفات درج (Insertion Loss).

آموزش نصب پچ پنل فیبرنوری

آموزش نصب پچ پنل فیبر نوری نصب پچ پنل فیبر نوری نیاز به دقت و رعایت اصول فنی دارد تا از آسیب به کابل‌ها و کاهش کیفیت سیگنال جلوگیری شود. در اینجا مراحل نصب به صورت گام‌به‌گام توضیح داده شده است.

ابزار و تجهیزات مورد نیاز:

پچ پنل فیبر نوری (با تعداد پورت‌های مورد نیاز)

کابل‌های فیبر نوری (Single-mode یا Multi-mode)

کانکتورهای فیبر نوری (LC، SC، ST، یا MTP/MPO)

ابزار استریپ کردن فیبر (Fiber Stripper)

کِلیران (Cleaver) برای برش دقیق فیبر

اپوکسی یا کانکتورهای پریپولیشن(Pre-polished)

دستگاه فیوژن (Fusion Splicer) یا کانکتورهای مکانیکی

پچ کوردهای فیبر نوری

تستر فیبر نوری (OTDR یا Power Meter)

پیچ‌گوشتی و ابزار رک‌مونت (در صورت نصب در رک)

 مراحل نصب پچ پنل فیبر نوری:

1. آماده‌سازی محل نصب: اگر پچ پنل رکمونت است، آن را در رک شبکه قرار داده و با پیچ محکم کنید. اگر پچ پنل دیواری است، آن را در محل مناسب نصب کنید. کابل‌های فیبر نوری را از مسیرهای تعیین شده عبور دهید.
2. آماده‌سازی کابل فیبر نوری: روکش خارجی کابل (Jacket) را با احتیاط جدا کنید. فیبرهای نوری را از بافر (Buffer Tube) خارج کنید. با استفاده از استریپر، پوشش فیبر (Coating) را به اندازه مناسب (معمولاً ۲-۳ سانت) بردارید. فیبر را با کِلیران به صورت عمودی و تمیز برش بزنید.
3. اتصال فیبر به کانکتور (اسپلایس): روش اول: فیوژن (Fusion Splicing) دو سر فیبر را در دستگاه فیوژن قرار دهید. دستگاه را فعال کنید تا فیبرها با حرارت به هم جوش داده شوند. نقطه اتصال را داخل محافظ حرارتی (Heat Shrink Tube) قرار دهید. روش دوم: کانکتور مکانیکی از کانکتورهای پریپولیشن یا مکانیکی استفاده کنید. فیبر را داخل کانکتور قرار داده و با ابزار مخصوص قفل کنید.
4. نصب کانکتورها روی پچ پنل: کانکتورهای آماده شده را در پورت‌های پچ پنل قرار دهید. با دقت آن‌ها را سفت کنید تا کاملاً فیکس شوند.
5. مدیریت کابل‌ها: کابل‌های اضافی را در پشت پچ پنل به صورت منظم سازماندهی کنید. از بست کابل و مخفیگاه کابل (Cable Management) استفاده کنید.
6. تست اتصالات: با پاور متر یا OTDR، تلفات سیگنال (Insertion Loss) و سلامت اتصالات را بررسی کنید. مطمئن شوید افت سیگنال در محدوده استاندارد (معمولاً زیر ۰٫۳ دسی‌بل) باشد. 7_نصب پچ کوردها: پچ کوردهای فیبر نوری را به پورت‌های پچ پنل و تجهیزات (سوئیچ، مودم، سرور) متصل کنید.

نکات ایمنی و فنی:

از تمیز بودن فیبر و کانکتورها مطمئن شوید (از الکل صنعتی و دستمال بدون پرز استفاده کنید). از خمش شدید کابل‌ها خودداری کنید (حداقل شعاع خمش معمولاً ۱۰ برابر قطر کابل است). هنگام کار با فیبر نوری، از عینک محافظ استفاده کنید (پرتوهای لیزر می‌توانند خطرناک باشند). از پچ پنل‌های با کیفیت و استاندارد (مثل محصولات Corning، Huawei، یا AMP) استفاده کنید.

.با رعایت این مراحل، می‌توانید پچ پنل فیبر نوری را به‌صورت صحیح و کارآمد نصب کنید.
